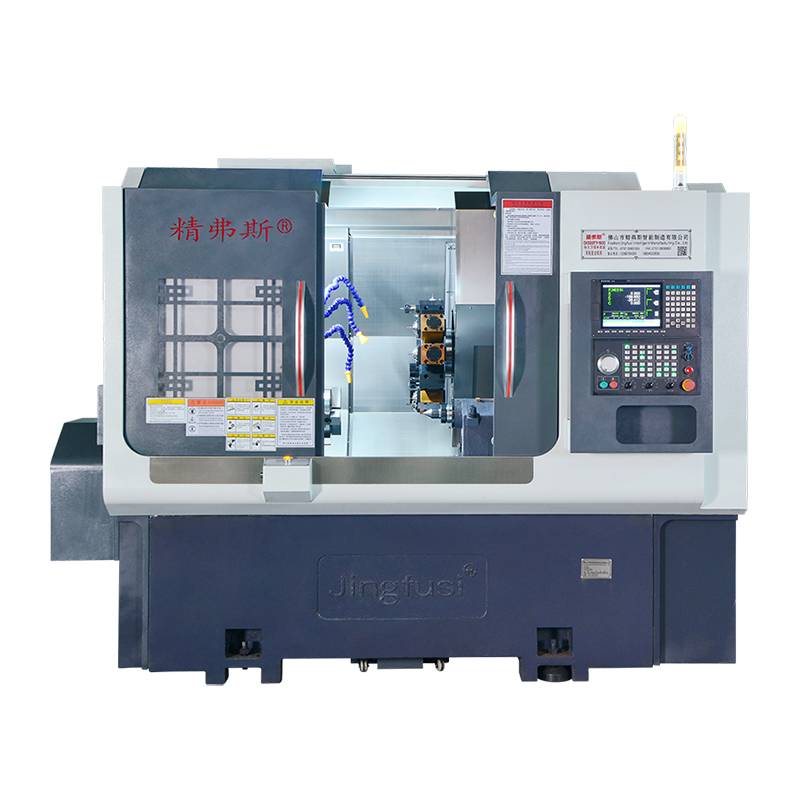

Biến máy tiện phay phay

Máy tiện phay phay chất lượng cao của Jingfusi kết hợp với một trục chính linh hoạt giữ cơ chế phụ trợ trong thiết kế của nó, tăng cường độ cứng trong quá trình xử lý một phần. Hệ thống thay đổi công cụ trực tiếp loại bỏ sự cần thiết của các chương trình thay đổi công cụ phức tạp và giảm thời gian thay đổi công cụ, dẫn đến xử lý hiệu quả và tiết kiệm chi phí cho người dùng. Thiết kế sáng tạo này không chỉ cải thiện tính ổn định tổng thể của máy trong quá trình hoạt động mà còn hợp lý hóa quá trình thay đổi công cụ, làm cho quy trình công việc gia công hiệu quả và có lợi hơn về mặt kinh tế đối với người dùng.

Người mẫu:CK52DTY

Gửi yêu cầu

Mô tả Sản phẩm

Máy có máy tiện phay kết hợp từ các nhà cung cấp Jingfusis kết hợp một cách kết hợp quay, phay, khoan, nhàm chán, khai thác và nhiều chức năng khác vào một thiết bị duy nhất, đa năng. Có khả năng thực hiện phay kết thúc và bên, khoan, khai thác và xử lý tổng hợp, máy này đặc biệt phù hợp với các hình dạng phức tạp và yêu cầu thông số kỹ thuật chính xác. Nó vượt trội trong việc xử lý các nhu cầu xử lý toàn diện của các bộ phận quay bằng cách hoàn thành tất cả hoặc hầu hết các hoạt động cần thiết trong một kẹp. Điều này không chỉ đảm bảo độ chính xác đặc biệt mà còn tăng cường hiệu quả, cuối cùng dẫn đến giảm chi phí trong quá trình gia công.

Các đặc điểm chính của việc biến máy tiện phay máy có máy tiện tổng hợp:

1. Sắp xếp được thiết kế với không gian bên trong rộng rãi.

2. Corpination của một cấu trúc trục chính chính xác cao, khép kín và hệ thống quay thủy lực nhanh chóng, đảm bảo hiệu suất hàng đầu.

3. Guaranteeing các khả năng tốc độ cao của công cụ máy móc.

4. Việc gián đoạn điện từ gây ra sự không chính xác trong giá trị của động cơ servo.

Sơ đồ du lịch máy

Chi tiết sản phẩm

Danh sách tham số

mục	Mô hình máy tiện	đơn vị	CK52DTY	CK76DTY	CK46DTY
Phạm vi xử lý	Đường kính xoay tối đa của trục chính	mm	700
	Độ dài vòng tròn tối đa	mm	520
	Đường kính thanh tối đa	mm	55	72	45
trục chính	Tốc độ trục chính tối đa	r/phút	4200 (Cài đặt 3500)	3200 (Cài đặt 2000)	6000 (bộ 4500)
	Loại đầu trục chính		A2 - 6	A2 -8	A2 - 5
	Trục chính đường kính lỗ thông qua	mm	66	86	56
cho ăn	X/Z/Y trục đột quỵ tối đa	mm	260/500/± 60
	Đầu nguồn 90 ° đi qua trung tâm của trục chính	mm	30
	Chuyển động nhanh tối đa của trục x/z/y	m/của tôi	24 (Cài đặt 16)/ 24 (Cài đặt 16)/ 14 (Cài đặt 8)
	Thanh vít trục x/z/y	mm	40
	Track trục x/z/y	mm	35/45/35
Tháp pháo điện	Mô hình tháp pháo điện (Tháp pháo điện)	BMT	BMT55
	Sức mạnh Collet	LÀ	ER32
	Kích thước bộ giữ công cụ cố định kích thước	mm	25x25
	Người giữ chân có đường kính Shank	mm	Ø32
Máy điện	Động cơ chính/mô -men xoắn	KW / nm	11kW/xếp hạng 72nm	15kW/xếp hạng 98nm	7,5 kW/xếp hạng 47nm
	X/z/y Công suất/mô -men xoắn trục trục	KW / nm	Yaskawa 2.9 kW /18,6nm thế hệ mới .1 kw /15nm
	Động cơ điện/mô -men xoắn của động cơ đầu tháp tháp	KW / nm	Thế hệ mới 3,1 kW/15nm
	Tốc độ tối đa của động cơ công suất tháp pháo	r/phút	6000 (Cài đặt 4000), Speed≤4000 chung
	Động cơ/mô -men xoắn động cơ đầu nguồn	KW / nm	3,1 kW/15nm
	Nguồn điện/mô -men xoắn của công cụ tháp pháo thay đổi động cơ	KW / nm	Thế hệ mới1.0 kW /3,1nm
Đuôi	Đột quỵ đuôi	mm	520
	Đột quỵ thủy lực tối đa của đuôi	mm	100
	Đuôi hình nón đầu hình nón	MK	Mohs 5#
	Khoảng cách tối đa giữa đầu và chuck	mm	690
khác	Thiết bị phanh định vị trục chính		Thủy lực, lập trình tùy chọn
	Giảm độ nghiêng	°	30 ° hoặc 15 °
	Chiều dài công cụ máy máy x chiều rộng x chiều cao	mm	2500x1680x1900
	Tổng trọng lượng của toàn bộ máy	Kg	5000kg
	Tổng năng lượng	KW	20
	Tiêu thụ năng lượng trung bình	KW / H.	3
