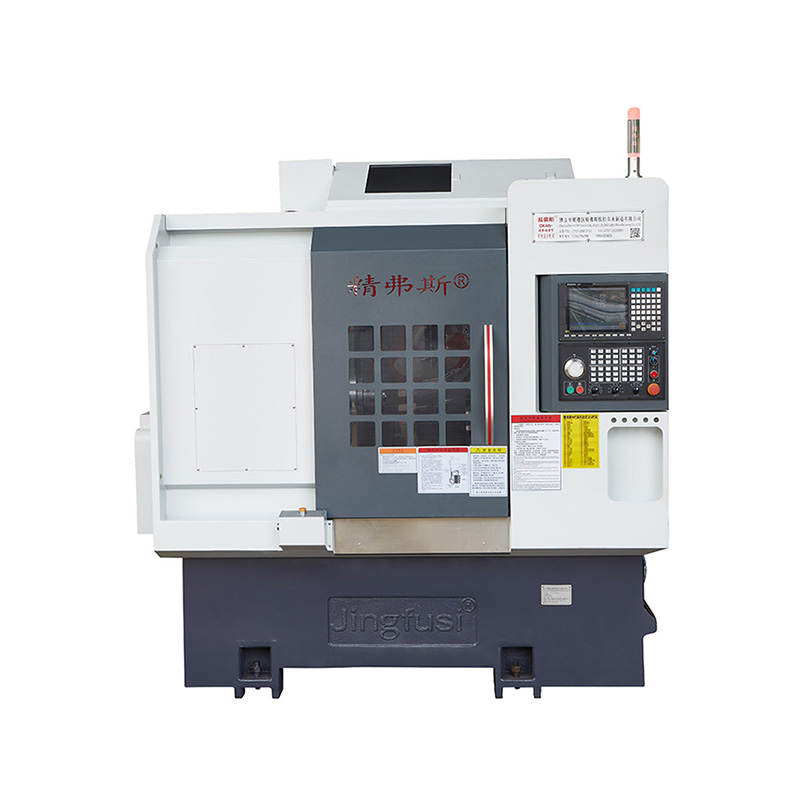

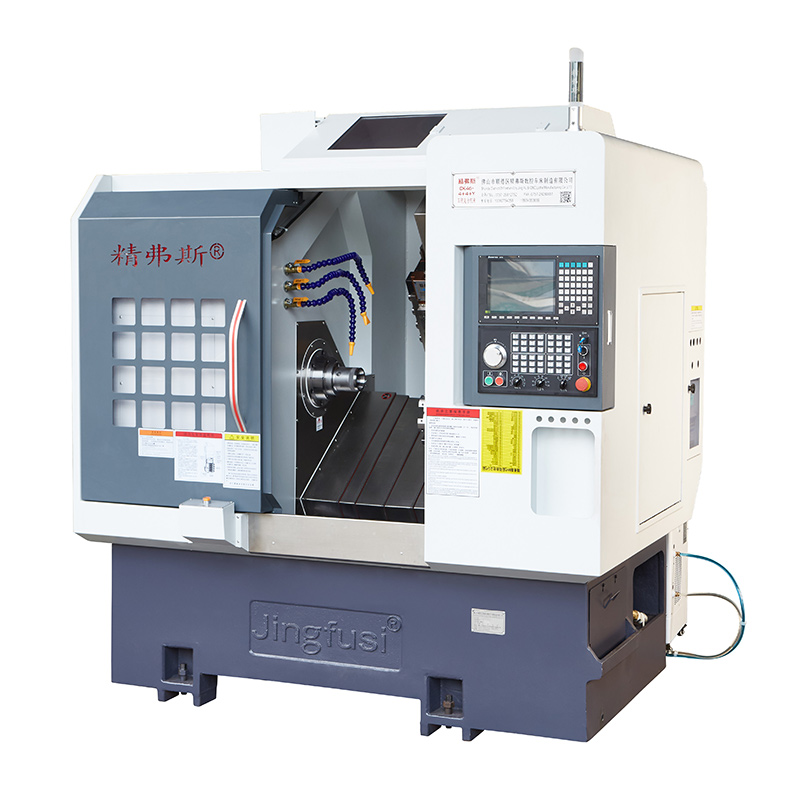

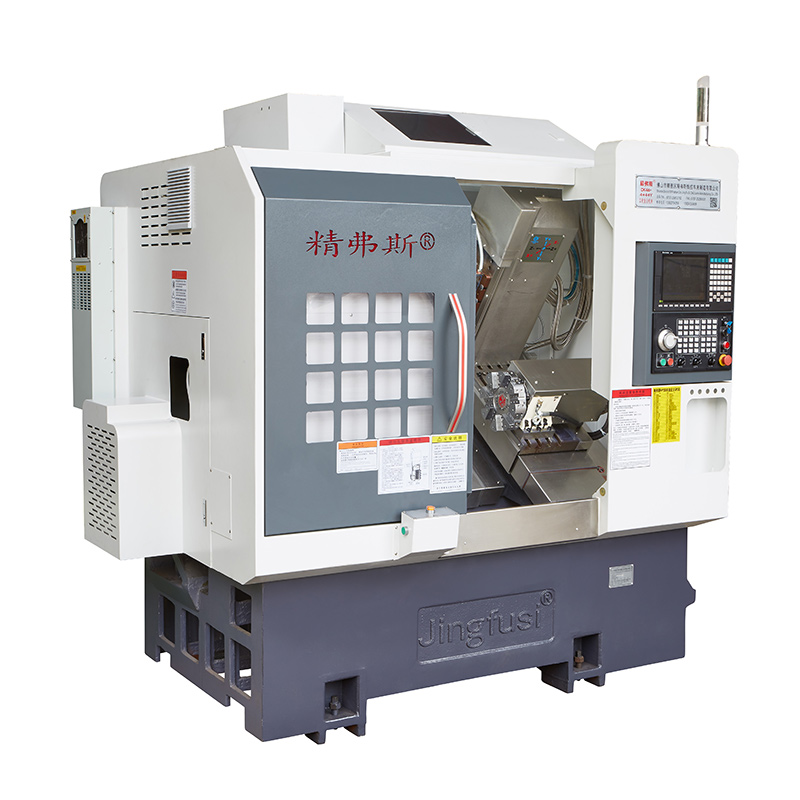

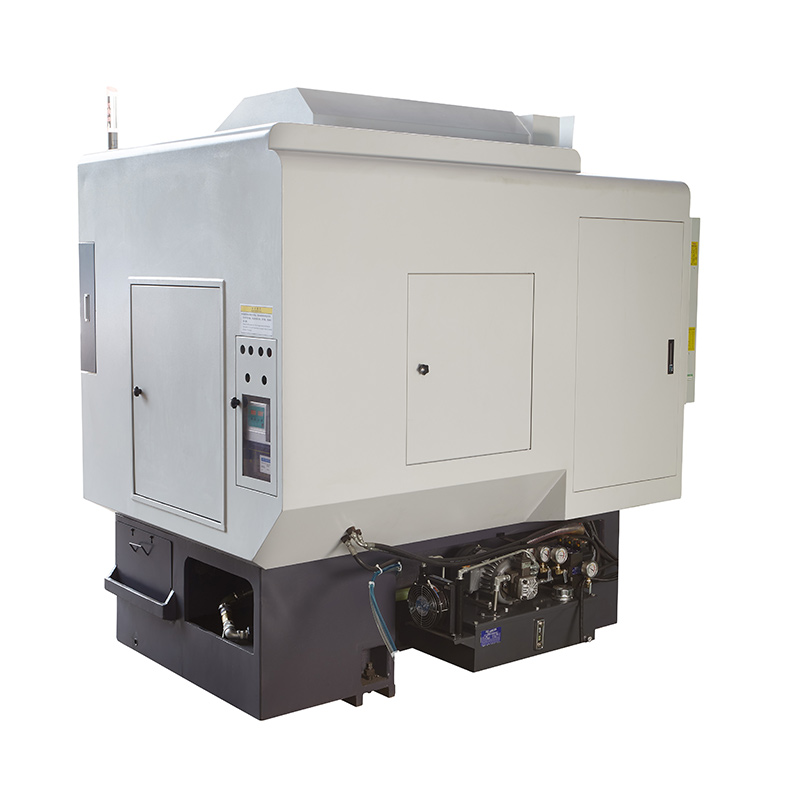

Máy tiện và phay tháp pháo có độ chính xác cao

Với tư cách là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn Máy tiện và phay tháp pháo có độ chính xác cao Jingfusi®. Và chúng tôi sẽ cung cấp cho bạn dịch vụ sau bán hàng tốt nhất và giao hàng kịp thời.

Người mẫu:CK76DTY

Gửi yêu cầu

Mô tả Sản phẩm

Độ chính xác là yếu tố then chốt khi nói đến tiện và phay, và máy của chúng tôi mang đến cho bạn độ chính xác đó. Với kết cấu chắc chắn và bền bỉ, chiếc máy này có khả năng xử lý các công việc gia công chính xác với chất lượng đầu ra cao.

Thiết kế tháp pháo Jingfusi® của máy này cho phép thay đổi công cụ nhanh chóng và dễ dàng, khiến nó trở nên hoàn hảo cho nhiều công việc gia công khác nhau. Với trục phay mạnh mẽ và chức năng tiện, bạn sẽ có khả năng tạo ra các bộ phận phức tạp một cách nhanh chóng và chính xác.

Máy tiện và phay tháp pháo có độ chính xác cao của chúng tôi được thiết kế để đơn giản hóa quy trình gia công và tối đa hóa hiệu quả. Nó cung cấp tính linh hoạt để giải quyết nhiều tác vụ và ứng dụng khác nhau với khả năng xử lý tốc độ cao và đa chức năng.

Máy của chúng tôi không chỉ chính xác mà còn được thiết kế để tồn tại lâu dài. Với khung bền và chắc chắn, chiếc máy này có thể xử lý nhiều loại vật liệu và ứng dụng, đảm bảo năng suất và trình độ tối ưu.

Ngoài ra, giao diện trực quan của máy này giúp dễ sử dụng, ngay cả đối với những người mới làm quen với gia công. Bộ điều khiển được thiết kế thân thiện với người dùng, cho phép bạn dễ dàng lập trình và thực hiện công việc gia công ngay trong tầm tay.

Máy tiện và phay tháp pháo có độ chính xác cao của chúng tôi vượt xa sự mong đợi về độ bền, hiệu quả và độ chính xác. Với khả năng mạnh mẽ, kết cấu chắc chắn và giao diện dễ sử dụng, đây là giải pháp lý tưởng cho nhu cầu tiện và phay chính xác của bạn.

Sơ đồ di chuyển máy Jingfusi®

Thông tin chi tiết sản phẩm

Danh sách tham số

mục	Mô hình máy tiện	đơn vị	CK52DTY	CK76DTY	CK46DTY
Phạm vi xử lý	Đường kính quay tối đa của trục chính	mm	Ø700
	Chiều dài vòng tròn quay ngoài tối đa	mm	520
	Đường kính thanh tối đa	mm	Ø 55	Ø 72	Ø 45
trục chính	Tốc độ trục chính tối đa	vòng/phút	4200 (cài đặt 3500)	3200 (cài đặt 2000)	6000 (bộ 4500)
	Loại đầu trục chính		A2 - 6	A2 -8	A2 - 5
	Đường kính lỗ trục chính	mm	Ø 66	Ø 86	Ø 56
cho ăn	Hành trình tối đa trục X/Z/Y	mm	260/500/±60
	Đầu nguồn 90° đi qua tâm trục chính	mm	30
	Chuyển động nhanh tối đa của trục X/Z/Y	m/phút	24(cài đặt 16)/ 24(cài đặt 16)/14(cài đặt 8)
	Thanh vít trục X/Z/Y	mm	40
	Đường lăn trục X/Z/Y	mm	35/45/35
Tháp pháo điện	Mô hình tháp pháo điện (tháp pháo điện)	BMT	BMT55
	Collet đầu điện	LÀ	ER32
	Kích thước giá đỡ dụng cụ cố định	mm	25X25
	Đường kính thân giữ lỗ khoan	mm	Ø32
máy móc chạy bằng điện	Công suất/mô-men xoắn động cơ chính	KW/Nm	11KW/định mức 72Nm	15KW/định mức 98Nm	7,5 KW/định mức 47Nm
	Công suất/mô-men xoắn động cơ trục X/Z/Y	KW/Nm	yaskawa 2.9 KW /18.6Nm, Thế hệ mới tùy chọn3.1 KW /15Nm
	Công suất/mô-men xoắn của động cơ đầu tháp pháo	KW/Nm	Thế hệ mới 3,1 KW/15NM
	Tốc độ tối đa của động cơ điện tháp pháo	vòng/phút	6000 (cài đặt 4000), Tốc độ chung 4000
	Công suất/mô-men xoắn động cơ đầu nguồn	KW/Nm	3,1 KW/15NM
	Công suất/mô-men xoắn của động cơ thay dao tháp pháo	KW/Nm	Thế hệ mới 1.0 KW /3.1NM
Ụ sau	Đột quỵ ụ sau	mm	520
	Hành trình thủy lực tối đa của ụ sau	mm	100
	ụ côn đầu kim nón	MK	moh 5#
	Khoảng cách tối đa giữa đầu và mâm cặp	mm	690
khác	Thiết bị phanh định vị trục chính		Thủy lực, lập trình tùy chọn
	Độ nghiêng của giường	°	30° hoặc 15°
	Chiều dài máy công cụ X chiều rộng X chiều cao	mm	2500X1680X1900
	Tổng trọng lượng của toàn bộ máy	KILÔGAM	5000kg
	Tổng công suất	kw	20
	Tiêu thụ điện năng trung bình	kw/h	3

Độ chính xác của máy công cụ

Độ chính xác của máy, tiêu chuẩn hệ số Jingfus:
Mục kiểm tra chính	Sơ đồ	Phương pháp phát hiện	Tiêu chuẩn nhà máy


Nhịp xuyên tâm trục chính		Phát hiện hết hình nón bên ngoài	0.0035


Vị trí lặp lại trục X		Phát hiện vị trí lặp lại của trục X. Lưu ý: Đầu tiên hãy dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện việc định vị lặp lại.	0.003


Vị trí lặp lại trục Z		Phát hiện vị trí lặp lại trên trục Z. Lưu ý: Đầu tiên hãy dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện việc định vị lặp lại.	0.003


Vị trí lặp lại trục Y		Phát hiện vị trí lặp lại trên trục Y. Lưu ý: Đầu tiên hãy dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện việc định vị lặp lại.	0.004


Vị trí lặp lại trục C		Phát hiện việc định vị lại điểm cố định trục C, lưu ý: đầu tiên dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện vị trí lặp lại	20 giây cung


Trục xoay vị trí C		Phát hiện độ chính xác vị trí ngẫu nhiên của trục C, lưu ý: đầu tiên dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó kiểm tra các cài đặt lặp lại	72 cung giây


Nhịp kẹp đầu nguồn		Nhịp hình nón	0.015

Nhịp kẹp đầu nguồn		Kẹp đập	0.01

Nếu khách hàng muốn kiểm tra độ chính xác ISO hoặc VD1 của trục X/Z/Y thì phải xác định tại thời điểm viết hợp đồng. Khách hàng phải kiểm tra mặt hàng này cùng thời điểm nghiệm thu lần đầu Nhà máy Jingfusi.
