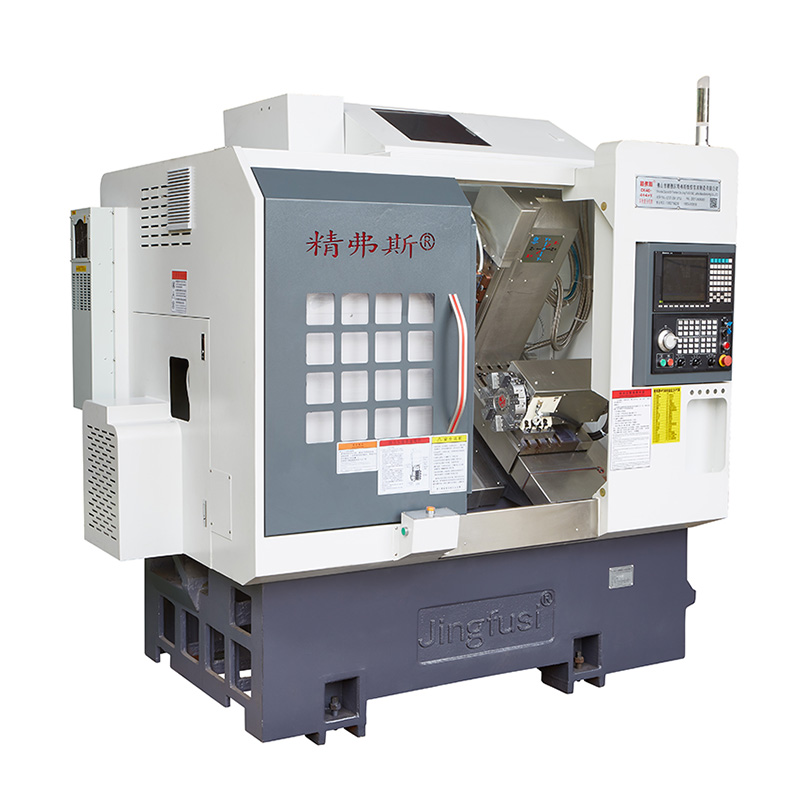

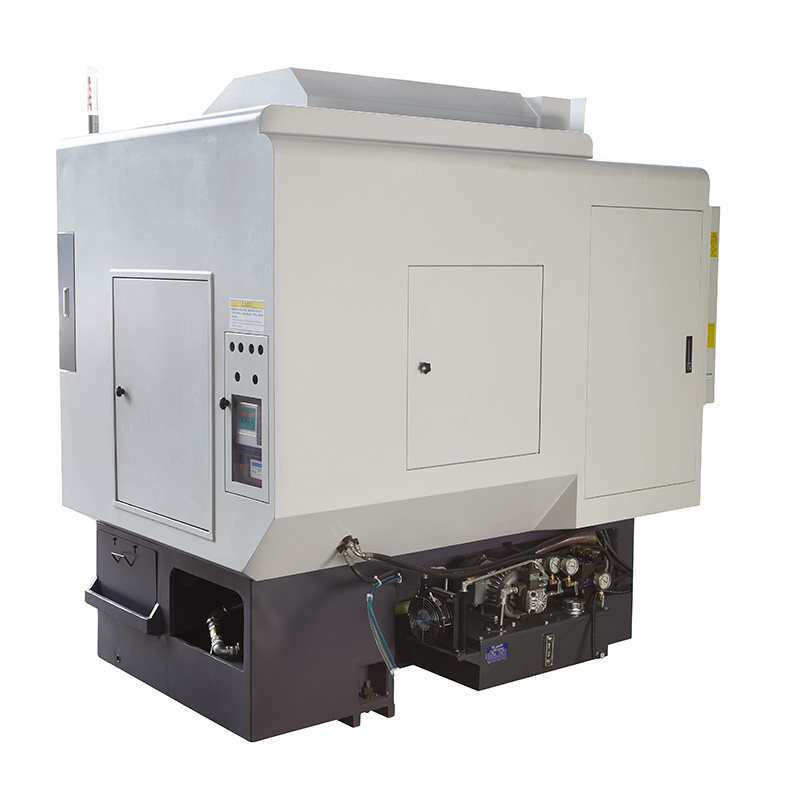

Máy tiện và phay CNC hiệu suất cao

Máy tiện và phay CNC hiệu suất cao Jingfusi® có cấu trúc mạnh mẽ, chịu lực cao và lập trình phần mềm tiên tiến để đảm bảo độ chính xác và chính xác với mọi tác vụ. Cho dù bạn cần khoan lỗ, cắt các hình dạng phức tạp hay đạt được độ hoàn thiện giống như gương trên phôi của mình, máy của chúng tôi đều có thể đáp ứng được nhiệm vụ đó.

Người mẫu:CK52-5+5+Y

Gửi yêu cầu

Mô tả Sản phẩm

Các ứng dụng

Một trong những lợi ích chính của Máy tiện và phay CNC hiệu suất cao Jingfusi® của chúng tôi là tính linh hoạt của nó. Với nhiều tùy chọn dụng cụ sẵn có, máy của chúng tôi có thể thực hiện nhiều nguyên công tiện, phay và khoan, khiến nó trở thành lựa chọn hoàn hảo cho các dự án sản xuất quy mô nhỏ hoặc quy mô lớn hơn.

Giao diện thân thiện với người dùng

Đừng để những khả năng tiên tiến của nó làm bạn sợ hãi. Máy tiện và phay CNC hiệu suất cao của chúng tôi tự hào có giao diện người dùng trực quan giúp các chuyên gia thuộc mọi cấp độ kinh nghiệm vận hành dễ dàng. Với màn hình cảm ứng tương tác và phần mềm thân thiện với người dùng, bạn có thể tự tin lập trình và thực hiện ngay cả những tác vụ phức tạp nhất.

Quy trình làm việc hiệu quả

Trọng tâm của thiết kế máy của chúng tôi là nhấn mạnh vào hiệu quả. Máy có thể được lập trình để thực hiện nhiều nhiệm vụ trong một chu kỳ, giảm thời gian sản xuất và tăng năng suất. Ngoài ra, máy của chúng tôi còn có trục chính tốc độ cao cho phép tốc độ cắt nhanh hơn, nhờ đó nâng cao năng suất hơn nữa.

Độ bền chắc chắn

Chúng tôi hiểu rằng độ tin cậy là ưu tiên hàng đầu đối với khách hàng của chúng tôi. Đó là lý do tại sao chúng tôi đã chế tạo Máy tiện và phay CNC hiệu suất cao bằng các vật liệu chắc chắn, bền bỉ, có thể chịu được cường độ sử dụng cao. Ngoài ra, việc bảo trì và bảo trì thường xuyên rất đơn giản, giúp bạn dễ dàng duy trì máy của mình ở trạng thái hoạt động tốt nhất trong nhiều năm tới.

Tóm lại, Máy tiện và phay CNC hiệu suất cao Jingfusi® của chúng tôi là một công cụ mạnh mẽ và linh hoạt có thể giúp tự động hóa quy trình sản xuất của bạn và nâng cao hiệu quả. Cho dù bạn đang sản xuất các hoạt động quy mô lớn hay các bộ phận tùy chỉnh, độc nhất, máy của chúng tôi có thể giúp bạn đạt được kết quả chất lượng tuyệt vời một cách dễ dàng. Hãy liên hệ với chúng tôi ngay hôm nay để sắp xếp một buổi demo và tự mình xem sản phẩm của chúng tôi có thể làm gì cho bạn.

Sơ đồ hành trình máy

Thông tin chi tiết sản phẩm

Danh sách tham số

mục	nội dung	đơn vị	CK46-5+5+Y	CK52-5+5+Y
Phạm vi xử lý	Lung lay trên giường	mm	Ø500
	Chiều dài vòng tròn quay ngoài tối đa	mm	320
	Đường kính thanh tối đa	mm	Ø 45	Ø 51 ~ 55
trục chính	Tốc độ trục chính tối đa	vòng/phút	6000(đặt thành 4000)	4500 (đặt thành 3500)
	Loại đầu trục chính		A2-5	A2-6
	Đường kính lỗ trục chính	mm	Ø 56	Ø66
cho ăn	Hành trình tối đa trục X/Z/Y	mm	800/470/310
	Chuyển động nhanh tối đa của trục X/Z/Y	m/phút	24 (Cài đặt 18)/24 (Cài đặt 18)/15 (Cài đặt 8)
	Thanh vít trục X/Z/Y	mm	32/32/25
	Đường ray trục X/Z/Y	mm	35/35/25
Tháp dao	Tháp pháo tám trạm	chiếc	8 trạm, có thể được trang bị giá đỡ dụng cụ hai lỗ, tùy chọn với 12 trạm
Đầu nguồn	Dạng giữ dụng cụ đầu điện		ER25
	Tốc độ tối đa của đầu nguồn	vòng/phút	6000 (đặt thành 4000), có thể được sử dụng phổ biến để xử lý các sản phẩm từ 4000
	Đường kính đầu khoan và phay lắp đặt tối đa	mm	Ø 16
	Khoảng cách giữa trục đầu điện và trục	mm	65
máy móc chạy bằng điện	Công suất/mô-men xoắn động cơ chính	KW/Nm	7,5 KW/47,75NM, 11KW/70,03Nm tùy chọn cho các bộ phận thép có công suất gia công từ 80 trở lên
	Công suất/mô-men xoắn động cơ trục X/Z/Y	KW/Nm	Yaskawa 1,8KW/11,5Nm. Tùy chọn thế hệ mới 2,4 KW/định mức 11,5Nm
	Công suất/mô-men xoắn đầu nguồn X/Z	KW/Nm	2,4 KW/11,5NM
	Tốc độ tối đa của động cơ đầu nguồn	vòng/phút	5000
khác	Thiết bị phanh định vị trục chính		áp lực nước
	Độ nghiêng của giường	°	35°
	Tấm bàn dao dài X rộng	mm	700X290
	Chiều dài máy công cụ X chiều rộng X chiều cao	mm	2200X1580X2000
	Tổng trọng lượng của toàn bộ máy	KILÔGAM	3430
	Tổng công suất	kw	13
	Tiêu thụ điện năng trung bình	kw/h	2

Độ chính xác của máy công cụ

Độ chính xác của máy, tiêu chuẩn hệ số Jingfus:
Mục kiểm tra chính	Sơ đồ	Tiêu chuẩn nhà máy


Nhịp xuyên tâm trục chính		Phát hiện hết hình nón bên ngoài	0.0035


Vị trí lặp lại trục X		Phát hiện vị trí lặp lại của trục X. Lưu ý: Đầu tiên hãy dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện việc định vị lặp lại.	0.003


Vị trí lặp lại trục Z		Phát hiện vị trí lặp lại trên trục Z. Lưu ý: Đầu tiên hãy dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện việc định vị lặp lại.	0.003


Vị trí lặp lại trục Y		Phát hiện vị trí lặp lại trên trục Y. Lưu ý: Đầu tiên hãy dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện việc định vị lặp lại.	0.004


Vị trí lặp lại trục C		Phát hiện việc định vị lại điểm cố định trục C, lưu ý: đầu tiên dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện vị trí lặp lại	20 giây cung


Trục xoay vị trí C		Phát hiện độ chính xác vị trí ngẫu nhiên của trục C, lưu ý: đầu tiên dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó kiểm tra các cài đặt lặp lại	72 cung giây


Nhịp kẹp đầu nguồn		Nhịp hình nón	0.015

Nhịp kẹp đầu nguồn		Kẹp đập	0.01

Nếu khách hàng muốn kiểm tra độ chính xác ISO hoặc VD1 của trục X/Z/Y thì phải xác định tại thời điểm viết hợp đồng. Khách hàng phải kiểm tra mặt hàng này cùng thời điểm nghiệm thu lần đầu Nhà máy Jingfusi.
