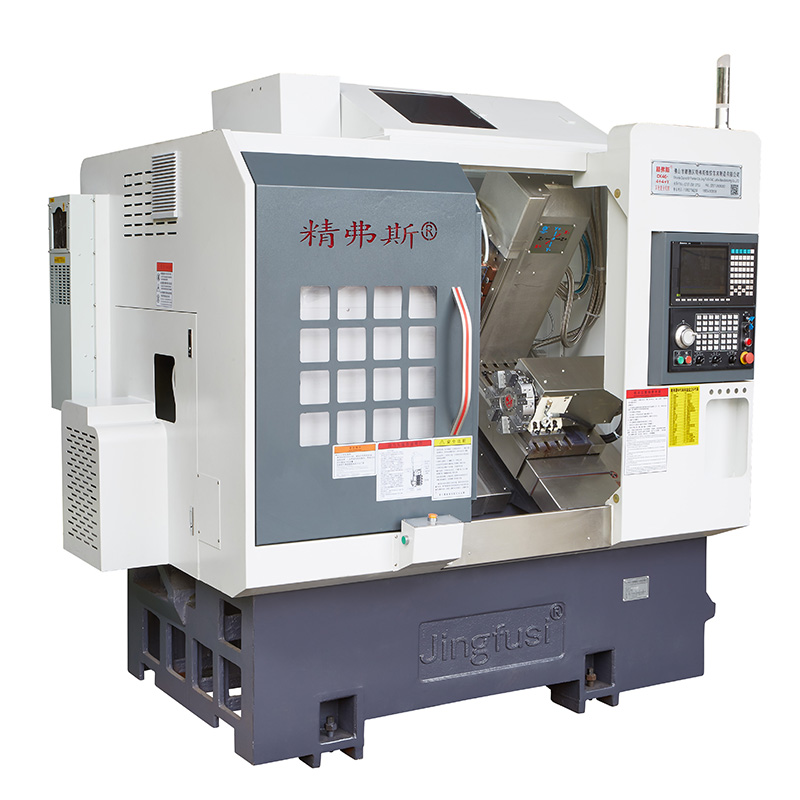

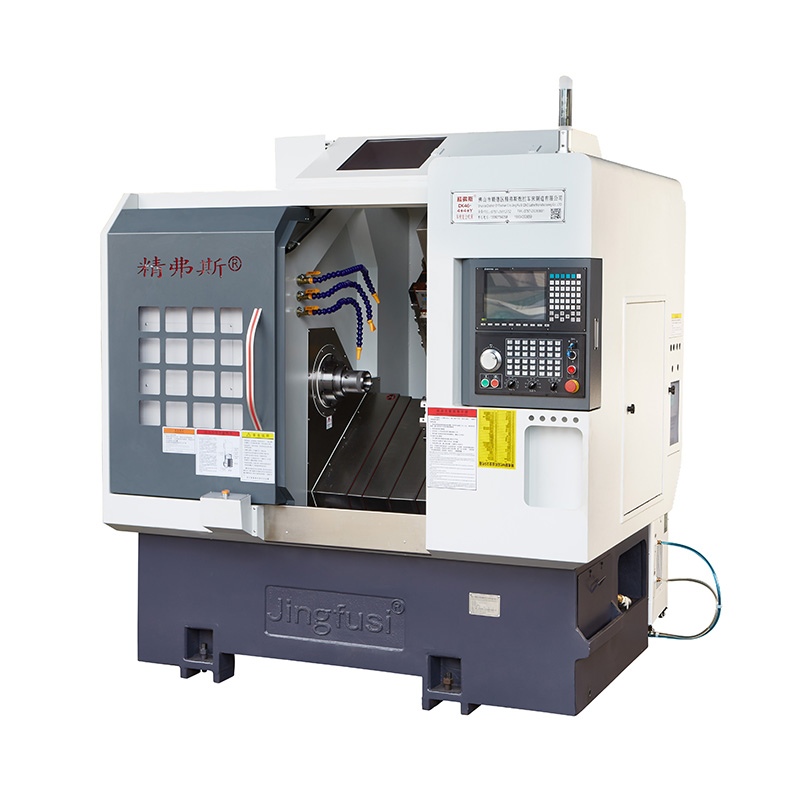

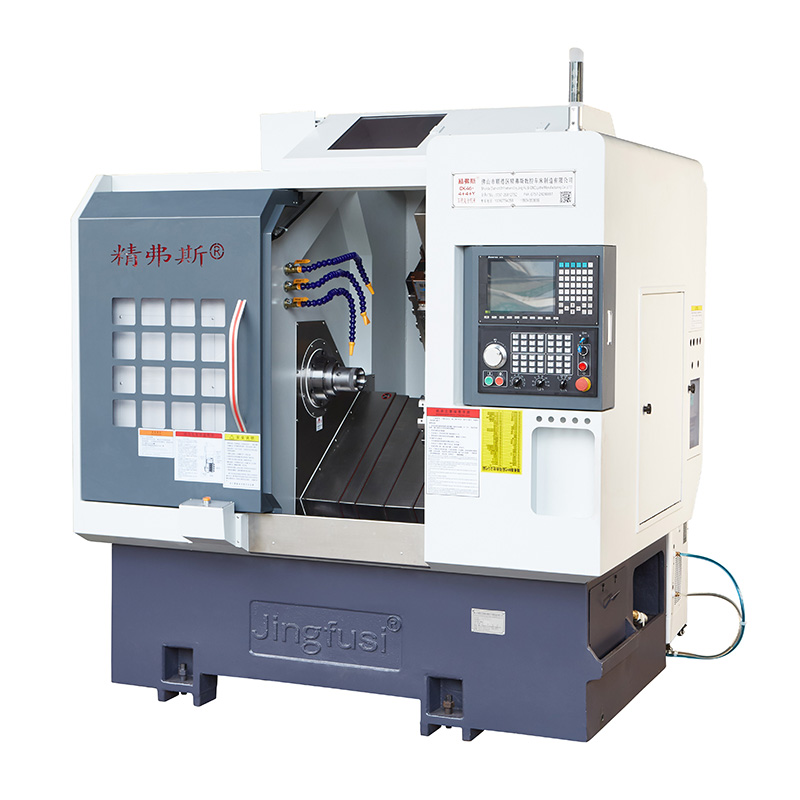

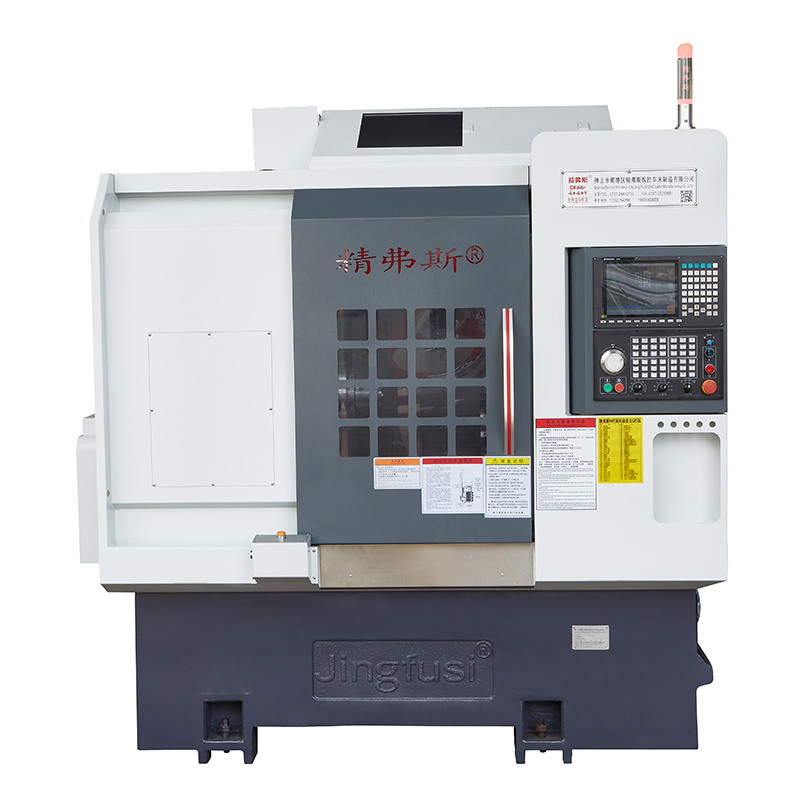

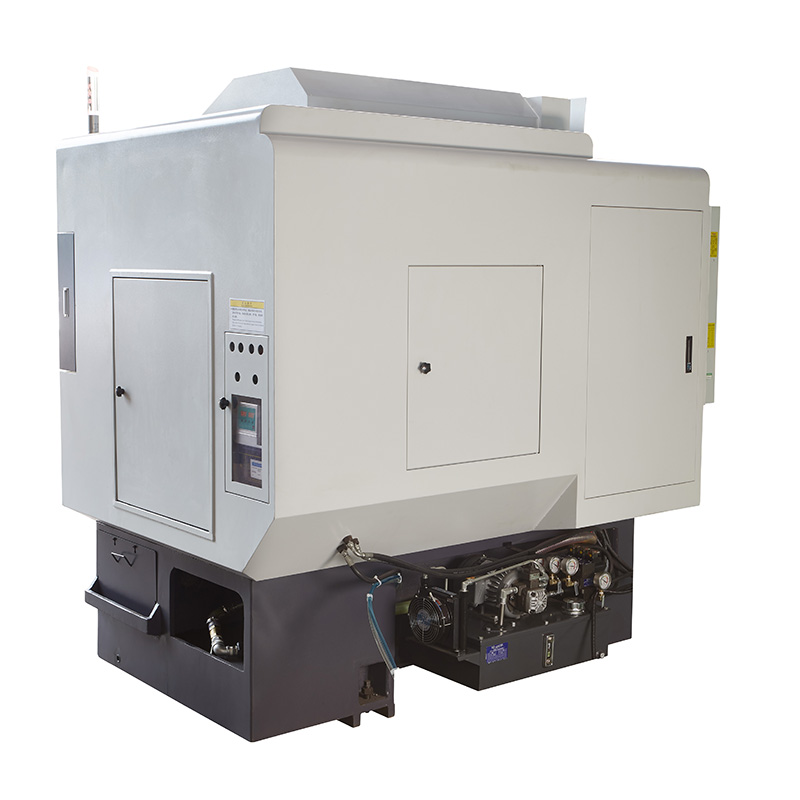

Máy tiện và phay CNC tự động

Máy tiện và phay CNC tự động là một thiết bị sản xuất tiên tiến được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như hàng không vũ trụ, ô tô và kỹ thuật chính xác để sản xuất hiệu quả các bộ phận và cụm lắp ráp phức tạp. Máy này kết hợp các chức năng tiện và phay thành một bộ phận duy nhất, mang lại tính linh hoạt và tăng năng suất.

Người mẫu:CK46-4+4+Y

Gửi yêu cầu

Mô tả Sản phẩm

Các máy tiện và phay CNC tự động này được trang bị hệ thống điều khiển số máy tính cho phép vận hành gia công chính xác và tự động. Người vận hành sử dụng phần mềm CAD/CAM để lập trình cho máy nhằm xác định kích thước bộ phận và đường chạy dao mong muốn.

Các máy tiện và phay CNC tự động này có thể thực hiện các nguyên công tiện và phay. Tiện liên quan đến việc xoay phôi trong khi dụng cụ cắt định hình vật liệu, trong khi phay liên quan đến phôi đứng yên và dụng cụ cắt quay.

Sơ đồ hành trình máy

Thông tin chi tiết sản phẩm

Danh sách tham số

mục	Mô hình máy tiện	đơn vị	CK46-4+4+Y	CK52-4+4+Y
Phạm vi xử lý	Lung lay trên giường	mm	Ø500
	Chiều dài vòng tròn quay ngoài tối đa	mm	320
	Đường kính thanh tối đa	mm	Ø 45	Ø 51 ~ 55
trục chính	Loại đầu trục chính		A2-5	A2-6

	Đường kính lỗ trục chính	mm	Ø 56	Ø66
	Tốc độ trục chính tối đa	vòng/phút	6000 (đặt thành 4500)	4500 (đặt thành 3500)
cho ăn	Hành trình hiệu quả của trục X/Z/Y	mm	800/470/260

	Chuyển động nhanh tối đa của trục X/Z/Y	m/phút	24 (Cài đặt 18)/24 (Cài đặt 18)/15 (Cài đặt 8)
	Thanh vít trục X/Z/Y	mm	32/32/25
	Đường ray trục X/Z/Y	mm	35/35/25
Tháp dao	Tháp pháo tám trạm	chiếc	8 trạm, có thể được trang bị giá đỡ dụng cụ hai lỗ, tùy chọn với 12 trạm
Đầu nguồn	Dạng giữ dụng cụ đầu điện		ER25


	Công cụ đầu điện	chiếc	Trục Z 4+Trục X 4, có lắp thêm 4 giá đỡ dụng cụ cố định
	Tốc độ tối đa của đầu nguồn	vòng/phút	6000 (đặt thành 4000), có thể được sử dụng phổ biến để xử lý các sản phẩm từ 4000
	Khoảng cách giữa trục đầu điện và trục	mm	65
máy móc chạy bằng điện	Công suất/mô-men xoắn động cơ chính	KW/Nm	Thế hệ mới 7,5KW, 47,75NM. Các bộ phận thép có công suất xử lý trên 80 có thể được trang bị tùy chọn 11KW, 70,03Nm

	Công suất/mô-men xoắn động cơ trục X/Z/Y	KW/Nm	1,3KW/8,39NM
	Công suất/mô-men xoắn đầu nguồn X/Z	KW/Nm	1,7 KW/8NM
	Tốc độ tối đa của động cơ đầu nguồn	vòng/phút	5000
khác	Thiết bị phanh định vị trục chính		áp lực nước


	Độ nghiêng của giường	°	35°
	Chiều dài máy công cụ X chiều rộng X chiều cao	mm	2200X1580X1900
	Tổng trọng lượng của toàn bộ máy	KILÔGAM	3430
	Tổng công suất	kw	13
	Tiêu thụ điện năng trung bình	kw/h	2

Độ chính xác của máy công cụ

Độ chính xác của máy, tiêu chuẩn hệ số Jingfus:
Mục kiểm tra chính	Sơ đồ	Tiêu chuẩn nhà máy


Nhịp xuyên tâm trục chính		Phát hiện hết hình nón bên ngoài	0.0035


Vị trí lặp lại trục X		Phát hiện vị trí lặp lại của trục X. Lưu ý: Đầu tiên hãy dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện việc định vị lặp lại.	0.003


Vị trí lặp lại trục Z		Phát hiện vị trí lặp lại trên trục Z. Lưu ý: Đầu tiên hãy dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện việc định vị lặp lại.	0.003


Vị trí lặp lại trục Y		Phát hiện vị trí lặp lại trên trục Y. Lưu ý: Đầu tiên hãy dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện việc định vị lặp lại.	0.004


Vị trí lặp lại trục C		Phát hiện việc định vị lại điểm cố định trục C, lưu ý: đầu tiên dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện vị trí lặp lại	20 giây cung


Trục xoay vị trí C		Phát hiện độ chính xác vị trí ngẫu nhiên của trục C, lưu ý: đầu tiên dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó kiểm tra các cài đặt lặp lại	72 cung giây


Nhịp kẹp đầu nguồn		Nhịp hình nón	0.015

Nhịp kẹp đầu nguồn		Kẹp đập	0.01

Nếu khách hàng muốn kiểm tra độ chính xác ISO hoặc VD1 của trục X/Z/Y thì phải xác định tại thời điểm viết hợp đồng. Khách hàng phải kiểm tra mặt hàng này cùng thời điểm nghiệm thu lần đầu Nhà máy Jingfusi.
