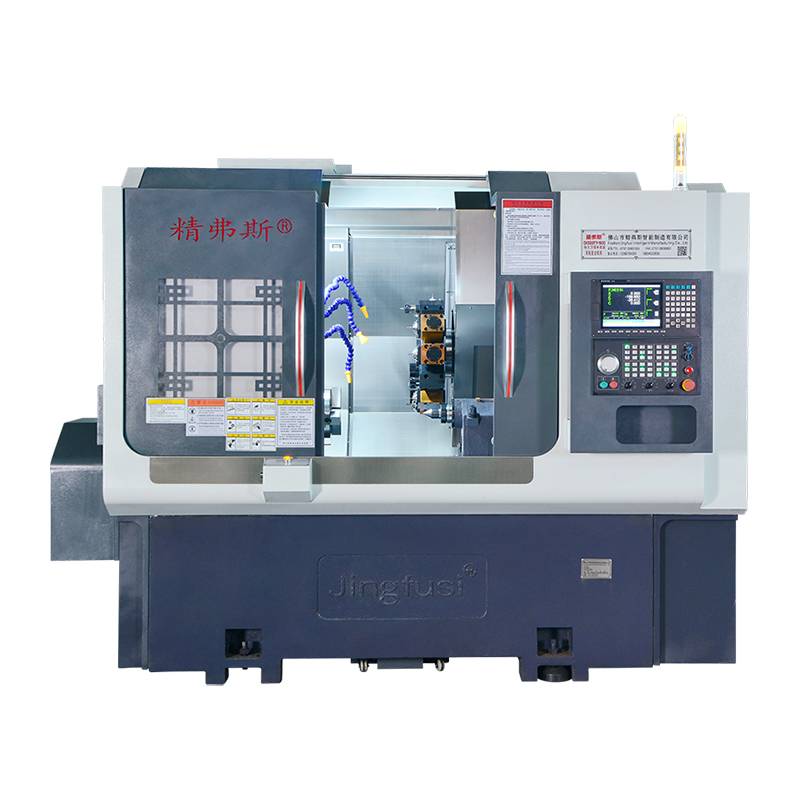

Máy xoay và máy phay tốc độ cao

Máy quay và máy phay tốc độ cao là máy công cụ CNC (điều khiển số máy tính) tinh vi kết hợp các khả năng của máy tiện (quay) và máy phay. Các máy này được thiết kế cho các hoạt động gia công chính xác và thường được sử dụng trong các ngành công nghiệp có độ chính xác và hiệu quả cao là rất cần thiết. Bạn có thể yên tâm mua máy xoay và máy phay tốc độ cao từ nhà máy của chúng tôi và chúng tôi sẽ cung cấp cho bạn dịch vụ sau bán hàng tốt nhất và giao hàng kịp thời.

Người mẫu:CK52DTY

Gửi yêu cầu

Mô tả Sản phẩm

Là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn máy quay và máy phay tốc độ cao. Và chúng tôi sẽ cung cấp cho bạn dịch vụ sau bán hàng tốt nhất và giao hàng kịp thời.

Dưới đây là một số tính năng và đặc điểm chính của máy xoay và máy phay tốc độ cao:

Công cụ tháp pháo: Những máy này thường có tháp pháo công cụ có thể chứa nhiều công cụ cắt. Tháp pháo có thể được lập chỉ mục tự động để chọn công cụ thích hợp cho hoạt động gia công cụ thể, giảm thời gian thiết lập và tăng tính linh hoạt.

Khả năng quay: Máy xoay và máy phay tốc độ cao có thể thực hiện các hoạt động quay đầu, liên quan đến việc quay phôi trong khi một công cụ cắt loại bỏ vật liệu để tạo ra các hình dạng hình trụ hoặc hình nón. Điều này rất hữu ích để tạo ra các bộ phận với đối xứng quay.

Khả năng phay: Các máy này cũng có thể thực hiện các hoạt động phay, liên quan đến việc loại bỏ vật liệu khỏi phôi bằng cách di chuyển một công cụ cắt theo nhiều hướng khác nhau. Phay cho phép tạo ra các hình dạng, tính năng và đường viền phức tạp.

Kiểm soát CNC: Hầu hết các máy xoay và máy phay hiện đại được điều khiển bởi các hệ thống CNC. Công nghệ CNC cho phép kiểm soát chính xác các chuyển động công cụ và quy trình gia công, đảm bảo độ chính xác và độ lặp lại.

Công cụ trực tiếp: Một số máy được trang bị khả năng công cụ trực tiếp. Công cụ trực tiếp cho phép các hoạt động phay được thực hiện trong khi phôi đang xoay, mở rộng khả năng của máy và giảm nhu cầu thiết lập nhiều thiết lập.

Thay đổi công cụ tự động: Nhiều trong số các máy này có bộ thay đổi công cụ tự động, có thể nhanh chóng và tự động trao đổi các công cụ trong tháp pháo, cho phép gia công liên tục mà không cần thay đổi công cụ thủ công.

Các ứng dụng: Máy xoay và máy phay tốc độ cao tìm thấy các ứng dụng trong các ngành công nghiệp yêu cầu các thành phần có độ chính xác cao, như hàng không vũ trụ, ô tô, sản xuất thiết bị y tế và sản xuất các bộ phận cơ học phức tạp.

Tóm lại, máy quay và máy phay tốc độ cao là công cụ máy CNC đa năng kết hợp các khả năng quay và phay tập trung vào gia công tốc độ cao. Chúng được sử dụng trong các ngành công nghiệp nơi sản xuất các thành phần phức tạp và chính xác là rất cần thiết, và các tính năng nâng cao của chúng làm cho chúng có tài sản có giá trị cho các quy trình sản xuất hiện đại.

Sơ đồ du lịch máy

High-Speed Turret Turning and Milling Machine

Chi tiết sản phẩm

Danh sách tham số

mục	Mô hình máy tiện	đơn vị	CK52DTY	CK76DTY	CK46DTY
Phạm vi xử lý	Đường kính xoay tối đa của trục chính	mm	700
	Độ dài vòng tròn tối đa	mm	520
	Đường kính thanh tối đa	mm	55	72	45
trục chính	Tốc độ trục chính tối đa	r/phút	4200 (Cài đặt 3500)	3200 (Cài đặt 2000)	6000 (bộ 4500)
	Loại đầu trục chính		A2 - 6	A2 -8	A2 - 5
	Trục chính đường kính lỗ thông qua	mm	66	86	56
cho ăn	X/Z/Y trục đột quỵ tối đa	mm	260/500/± 60
	Đầu nguồn 90 ° đi qua trung tâm của trục chính	mm	30
	Chuyển động nhanh tối đa của trục x/z/y	m/của tôi	24 (Cài đặt 16)/ 24 (Cài đặt 16)/ 14 (Cài đặt 8)
	Thanh vít trục x/z/y	mm	40
	Track trục x/z/y	mm	35/45/35
Tháp pháo điện	Mô hình tháp pháo điện (Tháp pháo điện)	BMT	BMT55
	Sức mạnh Collet	LÀ	ER32
	Kích thước bộ giữ công cụ cố định kích thước	mm	25x25
	Người giữ chân có đường kính Shank	mm	Ø32
Máy điện	Động cơ chính/mô -men xoắn	KW / nm	11kW/xếp hạng 72nm	15kW/xếp hạng 98nm	7,5 kW/xếp hạng 47nm
	X/z/y Công suất/mô -men xoắn trục trục	KW / nm	Yaskawa 2.9 kW /18,6nm thế hệ mới .1 kw /15nm
	Động cơ điện/mô -men xoắn của động cơ đầu tháp tháp	KW / nm	Thế hệ mới 3,1 kW/15nm
	Tốc độ tối đa của động cơ công suất tháp pháo	r/phút	6000 (Cài đặt 4000), Speed≤4000 chung
	Động cơ/mô -men xoắn động cơ đầu nguồn	KW / nm	3,1 kW/15nm
	Nguồn điện/mô -men xoắn của công cụ tháp pháo thay đổi động cơ	KW / nm	Thế hệ mới1.0 kW /3,1nm
Đuôi	Đột quỵ đuôi	mm	520
	Đột quỵ thủy lực tối đa của đuôi	mm	100
	Đuôi hình nón đầu hình nón	MK	Mohs 5#
	Khoảng cách tối đa giữa đầu và chuck	mm	690
khác	Thiết bị phanh định vị trục chính		Thủy lực, lập trình tùy chọn
	Giảm độ nghiêng	°	30 ° hoặc 15 °
	Chiều dài công cụ máy máy x chiều rộng x chiều cao	mm	2500x1680x1900
	Tổng trọng lượng của toàn bộ máy	Kg	5000kg
	Tổng năng lượng	KW	20
	Tiêu thụ năng lượng trung bình	KW / H.	3

Độ chính xác máy công cụ

Độ chính xác của máy, tiêu chuẩn yếu tố jingfus
Mục thử nghiệm chính	Sơ đồ sơ đồ	Phương pháp phát hiện	Tiêu chuẩn nhà máy


Trục chính nhịp đập		Phát hiện rat của hình nón bên ngoài	0.0035


Vị trí lặp lại trục x		Phát hiện định vị lặp đi lặp lại của trục x. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.003


Vị trí lặp lại trục z		Phát hiện định vị lặp đi lặp lại trên trục Z. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.003


Vị trí lặp lại trục y		Phát hiện định vị lặp đi lặp lại trên trục y. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.004


C Trục Lặp lại vị trí		Phát hiện định vị lại điểm cố định trục c, Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại	20 giây


C Trục Vị trí quay		Phát hiện độ chính xác của vị trí ngẫu nhiên của trục c, lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó kiểm tra các cài đặt lặp lại	72 giây


Nhịp đập của đầu sức mạnh		Hình nón đánh	0.015

Nhịp đập của đầu sức mạnh		Kẹp đập	0.01

Nếu khách hàng muốn kiểm tra độ chính xác của ISO hoặc VD1 của trục X/Z/Y, thì nó sẽ được xác định tại thời điểm viết hợp đồng. Khách hàng phải kiểm tra mặt hàng này cùng lúc với sự chấp nhận ban đầu của Jingfusi Factory.
