Máy kết hợp tiện và phay tháp pháo
  • Máy kết hợp tiện và phay tháp pháo - 0 Máy kết hợp tiện và phay tháp pháo - 0

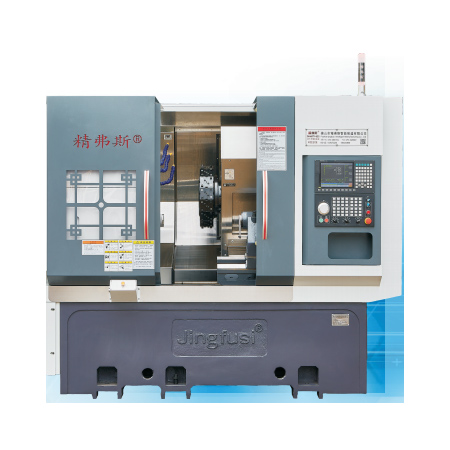

Máy kết hợp tiện và phay tháp pháo

Với tư cách là nhà sản xuất chuyên nghiệp, Jingfusi® tự hào giới thiệu Máy kết hợp phay và tiện tháp pháo điện của chúng tôi. Chúng tôi cam kết cung cấp dịch vụ hậu mãi hàng đầu và đảm bảo giao sản phẩm đúng thời gian. Để duy trì chất lượng ổn định của các máy công cụ, chúng tôi tuân thủ phương pháp tiếp cận được tiêu chuẩn hóa trong cả kết cấu thân máy và lắp ráp cấu hình. Điều này đòi hỏi phải sử dụng các phụ kiện đồng nhất (bao gồm đầu nguồn của giá đỡ dao có thể hoán đổi cho nhau và tháp dao trên bệ) để đảm bảo độ ổn định và độ tin cậy. Máy của chúng tôi được thiết kế với cấu trúc đơn giản và thiết thực, phù hợp với các ứng dụng trong thế giới thực và được thiết kế để vận hành thân thiện với người dùng.

Người mẫu:CK52DTY

Gửi yêu cầu

Mô tả Sản phẩm
Với tư cách là nhà sản xuất chuyên nghiệp, chúng tôi Jingfusi® muốn cung cấp cho bạn Máy kết hợp phay và tiện tháp pháo.
Thông tin chi tiết sản phẩm



Danh sách tham số

mục Mô hình máy tiện đơn vị CK46DTY CK52DTY
Phạm vi xử lý Đường kính quay tối đa của trục chính mm Ø600
Chiều dài vòng tròn quay ngoài tối đa mm 300
Đường kính thanh tối đa mm Ø 45 Ø 55
trục chính Tốc độ trục chính tối đa vòng/phút 6000 (cài đặt 4500) 4200 (cài đặt 3500)
Loại đầu trục chính
A2-5 A2-6
Đường kính lỗ trục chính mm Ø 56 Ø66
cho ăn Hành trình tối đa trục X/Z/Y mm 800/400/±60
Đầu nguồn 90° đi qua tâm trục chính mm 60
Chuyển động nhanh tối đa của trục X/Z/Y m/phút 24(cài đặt 18) / 24(cài đặt 18) /15(cài đặt 12)
Thanh vít trục X/Z/Y mm 32/32/32
Đường lăn trục X/Z/Y mm 35/35/35
Tháp pháo điện
 Mô hình tháp pháo điện (tháp pháo điện) BMT BMT45, BMT55 tùy chọn
Collet đầu điện LÀ ER25
Kích thước giá đỡ dụng cụ cố định mm 25X25
Đường kính thân giữ lỗ khoan mm Ø25
Ụ sau Công suất/mô-men xoắn động cơ chính KW/Nm 7,5 KW/định mức 47Nm 11KW/định mức 72Nm
Công suất/mô-men xoắn động cơ trục X/Z/Y KW/Nm yaskawa 1.8KW/11.5N. Tùy chọn thế hệ mới2,4 KW/định mức 11,5Nm
Tốc độ tối đa của động cơ điện tháp pháo vòng/phút 80000°(đầu nguồn `thay đổi 7000`, đầu nguồn 90° `thay đổi 6000))
Công suất/mô-men xoắn động cơ đầu nguồn KW/Nm 8,5 KW/định mức 16,5Nm
Công suất/mô-men xoắn của động cơ thay dao tháp pháo KW/Nm Thế hệ mới 1.0 KW /3.1NM
khác Thiết bị phanh định vị trục chính
áp lực nước
Độ nghiêng của giường ° 35°
Chiều dài máy công cụ X chiều rộng X chiều cao mm 2200X1500X1900
Tổng trọng lượng của toàn bộ máy KILÔGAM 3900kg
Tổng công suất kw 15
Tiêu thụ điện năng trung bình kw/h 3

Độ chính xác của máy công cụ

Độ chính xác của máy, tiêu chuẩn hệ số Jingfus:
Mục kiểm tra chính Sơ đồ Tiêu chuẩn nhà máy
Nhịp xuyên tâm trục chính Phát hiện hết hình nón bên ngoài 0.0035
Vị trí lặp lại trục X Phát hiện vị trí lặp lại của trục X. Lưu ý: Đầu tiên hãy dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện việc định vị lặp lại. 0.003
Vị trí lặp lại trục Z
Phát hiện vị trí lặp lại trên trục Z. Lưu ý: Đầu tiên hãy dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện việc định vị lặp lại. 0.003
Vị trí lặp lại trục Y Phát hiện vị trí lặp lại trên trục Y. Lưu ý: Đầu tiên hãy dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện việc định vị lặp lại. 0.004
Vị trí lặp lại trục C Phát hiện việc định vị lại điểm cố định trục C, lưu ý: đầu tiên dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện vị trí lặp lại 20 giây cung
Trục xoay vị trí C   Phát hiện độ chính xác vị trí ngẫu nhiên của trục C, lưu ý: đầu tiên dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó kiểm tra các cài đặt lặp lại 72 cung giây
Nhịp kẹp đầu nguồn Nhịp hình nón 0.015
Nhịp kẹp đầu nguồn
Kẹp đập 0.01
Nếu khách hàng muốn kiểm tra độ chính xác ISO hoặc VD1 của trục X/Z/Y thì phải xác định tại thời điểm viết hợp đồng. Khách hàng phải kiểm tra mặt hàng này cùng thời điểm nghiệm thu lần đầu Nhà máy Jingfusi.
