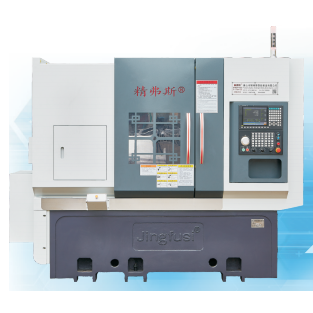

Loại máy tiện tự động loại tháp pháo CNC

Chúng tôi rất vui khi giới thiệu bạn với máy tiện tự động loại tháp pháo CNC cao cấp của Jingfusi®, nhằm mục đích đào sâu kiến thức của bạn về sản phẩm đặc biệt này. Chúng tôi nồng nhiệt chào đón cả khách hàng mới và có giá trị để tiếp tục hợp tác với chúng tôi khi chúng tôi cố gắng hướng tới một tương lai tươi sáng hơn cùng nhau.

Người mẫu:CK52T-600

Gửi yêu cầu

Mô tả Sản phẩm

Bạn được mời một cách thân mật đến thăm nhà máy của chúng tôi và khám phá loại máy tiện tự động loại máy tiện tự động Jingfusi® CNC loại máy tiện tự động mới nhất, hiện đang có nhu cầu cao. Chúng tôi háo hức dự đoán cơ hội hợp tác với bạn.

CNC loại tháp pháo chi tiết sản phẩm máy tiện tự động

Danh sách tham số máy tiện tự động loại tháp pháo CNC

dự án	Nội dung	đơn vị	CK52T-600	CK76T-600	CK46T-600
Phạm vi xử lý	Đường kính xoay tối đa của trục chính	mm	800
	loại chặn	mm	180 ~ 400
	Chiều dài quay tối đa	mm	560
	Đường kính thanh tối đa	mm	51 ~ 55	72	45
trục chính	Loại đầu trục chính		A2-6	A2 -8	A2-5
	Trục chính đường kính lỗ thông qua	mm	66	86	56
	Tốc độ trục chính tối đa	r/phút	4200	3200	6000
	Tốc độ đặt trục chính	r/phút	1 ~ 3500	1 ~ 2500	1 ~ 4500
cho ăn	Di chuyển tối đa của trục x/z	mm	230/600
	Trục z hiệu quả đột quỵ	mm	570
	Chuyển động nhanh tối đa của trục x/z	m/của tôi	24
	Cài đặt trục x/z cho chuyển động nhanh	m/của tôi	16/18
	Thông số kỹ thuật của trục con lăn x/z	mm	40
	Thông số kỹ thuật đo trục x/z	mm	35/45
Mười hai tháp pháo servo vị trí	Mười hai vị trí Tháp pháo servo Chiều cao		100
	Tháp dao đối diện cạnh (đường kính ngoài)	mm	385
	Chiều cao trung tâm của tháp pháo	mm	100
	Số lưỡi tháp pháo	sửa chữa	12
	Đường kính nhiễu của xử lý công cụ liền kề	mm	Ø180
	Kích thước bộ giữ công cụ cố định kích thước	mm	25x25
	Có đường kính tay cầm của bộ giữ dao	mm	Ø25
Máy điện	Động cơ chính/mô -men xoắn	KW / nm	11kW/xếp hạng 72nm	15kW/xếp hạng 98nm	7,5 kW/xếp hạng 47nm
	Công suất/mô-men xoắn động cơ trục X/Z.	KW / nm	Yaskawa 1.8kW/11,5nm. Thế hệ mới tùy chọn 2,4 kW/xếp hạng 11,5nm
	Nguồn điện/mô -men xoắn của công cụ tháp pháo thay đổi động cơ	KW / nm	Thế hệ mới 1.0 kW/3,1nm
	Công suất động cơ hệ thống làm mát	KW	0.3
	Công suất động cơ hệ thống làm mát áp suất cao	KW	3
Đuôi	Đột quỵ đuôi	mm	420
	Tối đa đột quỵ của pin phóng đuôi	mm	100
	Biểu mẫu ổ đĩa pin đầu phun đuôi		Thủy lực, độ cứng mạnh
	Đuôi hình nón đầu hình nón	MK	Mohs 5 #, không xoay hoặc cong vênh trong quá trình gia công chính xác.
	Khoảng cách tối đa giữa đầu và chuck	mm	690
khác	Giảm độ nghiêng	°	30 ° hoặc 15 °
	Chiều dài công cụ máy máy x chiều rộng x chiều cao	mm	2500x1600x1700
	Tổng trọng lượng của toàn bộ máy	Kg	Tổng trọng lượng của toàn bộ máy là 4500kg, với tổng trọng lượng tùy chọn là 3500kg, trừ 10000 nhân dân tệ
	Tổng năng lượng	KW	20
	Tiêu thụ năng lượng trung bình	KW / H.	3

CNC loại tháp pháo tự động máy tiện dụng công cụ chính xác

Độ chính xác của máy, tiêu chuẩn yếu tố jingfus
Mục thử nghiệm chính	Sơ đồ sơ đồ	Phương pháp phát hiện	Tiêu chuẩn nhà máy


Trục chính nhịp đập		Phát hiện rat của hình nón bên ngoài	0.0025


Vị trí lặp lại trục x		Phát hiện định vị lặp đi lặp lại của trục x. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.0025


Vị trí lặp lại trục z		Phát hiện định vị lặp đi lặp lại trên trục Z. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.0025


Nếu khách hàng muốn kiểm tra độ chính xác của ISO hoặc VD1 của trục X/Z/Y, thì nó sẽ được xác định tại thời điểm viết hợp đồng. Khách hàng phải kiểm tra mặt hàng này cùng lúc với sự chấp nhận ban đầu của Jingfusi Factory.
