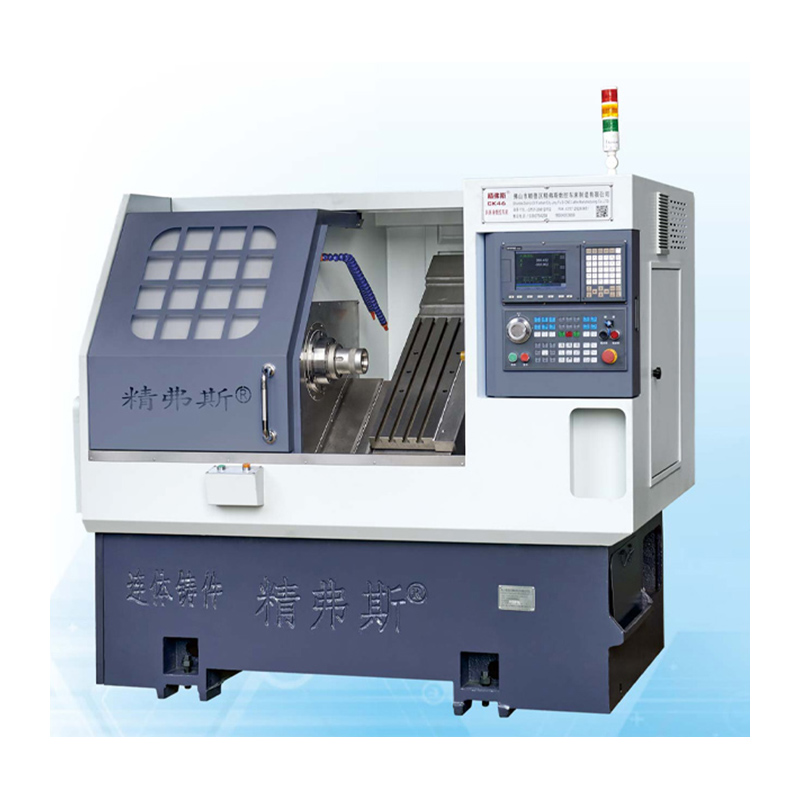

Máy quay CNC và máy phay

Jingfusi® CNC Turn và phay Machine là giải pháp cuối cùng cho việc làm kim loại chính xác. Cho dù bạn đang tìm cách sản xuất các thành phần phức tạp hoặc các bộ phận đơn giản, máy của chúng tôi được thiết kế để đáp ứng nhu cầu sản xuất của bạn. Với các tính năng nâng cao và các thành phần chất lượng cao, máy quay CNC và máy phay của chúng tôi là lựa chọn hoàn hảo cho các doanh nghiệp muốn hợp lý hóa quy trình sản xuất của họ.

Người mẫu:CK76DTY

Gửi yêu cầu

Mô tả Sản phẩm

Gia công chính xác cho năng suất nâng cao

Máy quay CNC và máy phay của chúng tôi được thiết kế cho độ chính xác và độ chính xác. Nó sử dụng công nghệ tiên tiến để đảm bảo rằng mọi bộ phận được sản xuất đều có chất lượng cao nhất. Với khả năng gia công chính xác của nó, máy của chúng tôi hoạt động nhanh chóng, giúp bạn tiết kiệm thời gian và tăng năng suất. Ngoài ra, với giao diện dễ sử dụng, bạn có thể thiết lập và chạy công việc của mình một cách dễ dàng.

Tính linh hoạt cho các ứng dụng khác nhau

Máy quay CNC và máy phay của chúng tôi rất linh hoạt và có thể xử lý một loạt các ứng dụng. Nó được thiết kế đặc biệt để xử lý các thành phần có độ phức tạp khác nhau, làm cho nó trở thành cỗ máy lý tưởng cho các nhà sản xuất sản xuất nhiều bộ phận. Cho dù bạn đang sản xuất các thành phần hàng không vũ trụ phức tạp hoặc các bộ phận cơ học đơn giản, máy của chúng tôi có thể xử lý nhu cầu của bạn.

Giải pháp hiệu quả về chi phí cho các nhà sản xuất nhỏ và lớn

Máy quay CNC và máy phay của chúng tôi là một giải pháp hiệu quả về chi phí cho các công ty nhỏ và lớn. Các tính năng nâng cao của nó làm cho nó trở thành đầu tư hoàn hảo cho các doanh nghiệp muốn giảm chi phí hoạt động trong khi tăng năng suất. Với chi phí bảo trì thấp, máy của chúng tôi có thể giúp bạn tiết kiệm tiền khi sửa chữa, trong khi hiệu suất hiệu quả của nó đảm bảo bạn có thể tạo ra nhiều bộ phận hơn trong thời gian ngắn hơn.

Các tính năng nâng cao cho hiệu suất nâng cao

Máy quay CNC và máy phay của chúng tôi được đóng gói với các tính năng nâng cao làm cho nó trở thành công cụ làm việc bằng kim loại cuối cùng. Nó được trang bị các thành phần chất lượng cao, bao gồm động cơ trục chính mạnh mẽ và hướng dẫn tuyến tính chính xác cao, đảm bảo rằng mọi công việc đều được hoàn thành với độ chính xác và hiệu quả. Ngoài ra, hệ thống công cụ linh hoạt của nó cho phép thay đổi công cụ nhanh, hợp lý hóa quy trình sản xuất và giảm thời gian chết.

Tóm lại, máy quay CNC và máy phay của chúng tôi là giải pháp cuối cùng cho việc làm kim loại chính xác. Các tính năng nâng cao của nó, các thành phần chất lượng cao và dễ sử dụng làm cho nó trở thành lựa chọn hoàn hảo cho các doanh nghiệp muốn hợp lý hóa quy trình sản xuất của họ. Với tính linh hoạt, hiệu quả chi phí và hiệu suất nâng cao, máy của chúng tôi là khoản đầu tư hoàn hảo cho bất kỳ nhà sản xuất nhỏ hoặc lớn muốn tăng năng suất, giảm chi phí và sản xuất các thành phần chất lượng cao.

Danh sách tham số

mục	Mô hình máy tiện	đơn vị	CK46DTY	CK52DTY
Phạm vi xử lý	Đường kính xoay tối đa của trục chính	mm	600
	Độ dài vòng tròn tối đa	mm	300
	Đường kính thanh tối đa	mm	45	55
trục chính	Tốc độ trục chính tối đa	r/phút	6000 (Cài đặt 4500)	4200 (Cài đặt 3500)

	Loại đầu trục chính		A2-5	A2-6
	Trục chính đường kính lỗ thông qua	mm	56	66
cho ăn	X/Z/Y trục đột quỵ tối đa	mm	800/400/± 60


	Đầu nguồn 90 ° đi qua trung tâm của trục chính	mm	60
	Chuyển động nhanh tối đa của trục x/z/y	m/của tôi	24 (Cài đặt 18) / 24 (Cài đặt 18) / 15 (Cài đặt 12)
	Thanh vít trục x/z/y	mm	32/32/32
	Track trục x/z/y	mm	35/35/35
Tháp pháo điện	Mô hình tháp pháo điện (Tháp pháo điện)	BMT	BMT45 ， tùy chọn BMT55

	Sức mạnh Collet	LÀ	ER25
	Kích thước bộ giữ công cụ cố định kích thước	mm	25x25
	Người giữ chân có đường kính Shank	mm	Ø25
Đuôi	Động cơ chính/mô -men xoắn	KW / nm	7,5 kW/xếp hạng 47nm	11kW/xếp hạng 72nm


	X/z/y Công suất/mô -men xoắn trục trục	KW / nm	Yaskawa 1.8kW/11,5n. Thế hệ mới tùy chọn2,4 kW/xếp hạng 11,5nm
	Tốc độ tối đa của động cơ công suất tháp pháo	r/phút	80000 ° (Đầu nguồn ≤7000 Thay đổi ， Đầu công suất 90 ° ≤6000 thay đổi)
	Động cơ/mô -men xoắn động cơ đầu nguồn	KW / nm	8,5 kW/xếp hạng 16,5nm
	Nguồn điện/mô -men xoắn của công cụ tháp pháo thay đổi động cơ	KW / nm	Thế hệ mới1.0 kW /3,1nm
khác	Thiết bị phanh định vị trục chính		Áp lực thủy lực


	Giảm độ nghiêng	°	35 °
	Chiều dài công cụ máy máy x chiều rộng x chiều cao	mm	2200x1500x1900
	Tổng trọng lượng của toàn bộ máy	Kg	3900kg
	Tổng năng lượng	KW	15
	Tiêu thụ năng lượng trung bình	KW / H.	3

Độ chính xác máy công cụ

Độ chính xác của máy, tiêu chuẩn yếu tố jingfus
Mục thử nghiệm chính	Sơ đồ sơ đồ	Tiêu chuẩn nhà máy


Trục chính nhịp đập		Phát hiện rat của hình nón bên ngoài	0.0035


Vị trí lặp lại trục x		Phát hiện định vị lặp đi lặp lại của trục x. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.003


Vị trí lặp lại trục z		Phát hiện định vị lặp đi lặp lại trên trục Z. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.003


Vị trí lặp lại trục y		Phát hiện định vị lặp đi lặp lại trên trục y. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.004


C Trục Lặp lại vị trí		Phát hiện định vị lại điểm cố định trục c, Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại	20 giây


C Trục Vị trí quay		Phát hiện độ chính xác của vị trí ngẫu nhiên của trục c, lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó kiểm tra các cài đặt lặp lại	72 giây


Nhịp đập của đầu sức mạnh		Hình nón đánh	0.015

Nhịp đập của đầu sức mạnh		Kẹp đập	0.01

Nếu khách hàng muốn kiểm tra độ chính xác của ISO hoặc VD1 của trục X/Z/Y, thì nó sẽ được xác định tại thời điểm viết hợp đồng. Khách hàng phải kiểm tra mặt hàng này cùng lúc với sự chấp nhận ban đầu của Jingfusi Factory.
