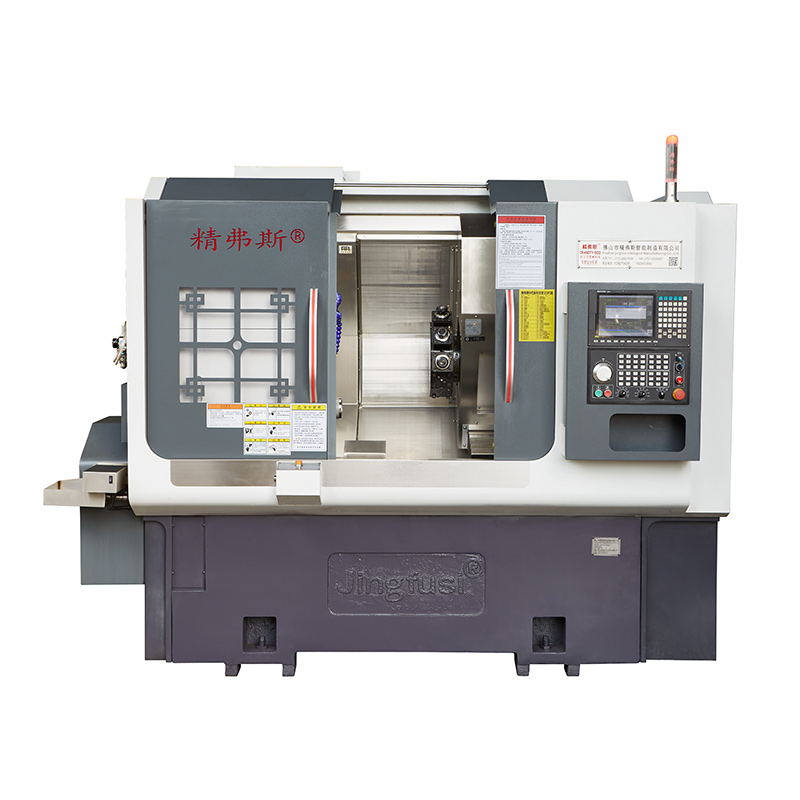

Máy phay CNC và Turning Composite

Máy phay CNC và máy quay tổng hợp được sản xuất tại các nhà cung cấp Trung Quốc, thường được gọi là máy quay Mill CNC, là một thiết bị sản xuất đa năng kết hợp khả năng của cả quá trình phay và quay. Máy này được thiết kế để gia công chính xác và cung cấp một loạt các ứng dụng trong các ngành công nghiệp khác nhau.

Người mẫu:CK46DTY

Gửi yêu cầu

Mô tả Sản phẩm

Khả năng phay: Máy phay CNC và máy quay tổng hợp được trang bị các công cụ phay có thể thực hiện các hoạt động như khoan, nhàm chán, đường viền và khe hở. Các công cụ này được sử dụng để loại bỏ vật liệu khỏi phôi để tạo ra các hình dạng và tính năng phức tạp.

Khả năng biến: Máy tiện CNC với tháp pháo và đuôi thủy lực có trục chính có khả năng xoay phôi. Trục chính này được sử dụng để xoay các hoạt động, liên quan đến việc loại bỏ vật liệu bằng cách cắt khi phôi quay. Turn có thể được sử dụng để tạo ra các hình dạng hình trụ và hình nón, cũng như các sợi.

Điều khiển đa trục: Máy quay Mill CNC thường có nhiều trục chuyển động, cho phép gia công chính xác và phức tạp. Các trục này có thể bao gồm X, Y, Z và các trục quay, cho phép gia công các bộ phận từ nhiều góc và hướng.

Công cụ thay đổi công cụ tự động: Máy quay CNC và máy kết hợp máy tính tháp pháo có thể bao gồm bộ thay đổi công cụ tự động có thể trao đổi các công cụ cắt khác nhau một cách nhanh chóng và hiệu quả, cho phép gia công không bị gián đoạn và tăng tính linh hoạt.

Kẹp phôi: Máy được trang bị các cơ chế để kẹp an toàn và giữ phôi tại chỗ trong quá trình gia công, đảm bảo độ chính xác và độ lặp lại.

Tích hợp CAD/CAM: Các máy quay Mill CNC thường được điều khiển bởi phần mềm máy tính có thể giải thích các tệp CAD (thiết kế hỗ trợ máy tính) và CAM (sản xuất hỗ trợ máy tính). Điều này cho phép lập trình chính xác của các hoạt động gia công và sản xuất các bộ phận phức tạp.

Độ chính xác cao: Những máy này được biết đến với độ chính xác cao và dung sai chặt chẽ, làm cho chúng phù hợp cho các ứng dụng đòi hỏi gia công phức tạp và chính xác.

Tính linh hoạt: Máy quay Mill CNC là linh hoạt và có thể được sử dụng trong một loạt các ngành công nghiệp, bao gồm hàng không vũ trụ, ô tô, y tế và sản xuất nói chung.

Hiệu quả: Sự kết hợp giữa các hoạt động phay và quay trong một máy duy nhất giúp tăng hiệu quả sản xuất, vì nó làm giảm nhu cầu thiết lập và chuyển giữa các máy khác nhau.

Sản xuất phần phức tạp: Các máy quay Mill CNC rất lý tưởng để sản xuất các bộ phận phức tạp với cả tính năng được xay và quay, vì chúng có thể thực hiện tất cả các hoạt động cần thiết trong một thiết lập.

Các máy kết hợp quay và phay tự động này thường được sử dụng trong việc sản xuất các bộ phận và các bộ phận đòi hỏi gia công phức tạp và chính xác, chẳng hạn như các thành phần động cơ, các bộ phận hàng không vũ trụ, thiết bị y tế, v.v. Chúng là một tài sản có giá trị trong các quy trình sản xuất hiện đại, vì chúng hợp lý hóa việc sản xuất và tăng hiệu quả.

Phay CNC và Turn Composite Machine Sơ đồ di chuyển

CNC Milling and Turning Composite Machine

Chi tiết sản phẩm

Danh sách tham số máy phay CNC và Turning Composite

mục	Mô hình máy tiện	đơn vị	CK52DTY	CK76DTY	CK46DTY
Phạm vi xử lý	Đường kính xoay tối đa của trục chính	mm	700
	Độ dài vòng tròn tối đa	mm	520
	Đường kính thanh tối đa	mm	55	72	45
trục chính	Tốc độ trục chính tối đa	r/phút	4200 (Cài đặt 3500)	3200 (Cài đặt 2000)	6000 (bộ 4500)
	Loại đầu trục chính		A2 - 6	A2 -8	A2 - 5
	Trục chính đường kính lỗ thông qua	mm	66	86	56
cho ăn	X/Z/Y trục đột quỵ tối đa	mm	260/500/± 60
	Đầu nguồn 90 ° đi qua trung tâm của trục chính	mm	30
	Chuyển động nhanh tối đa của trục x/z/y	m/của tôi	24 (Cài đặt 16)/ 24 (Cài đặt 16)/ 14 (Cài đặt 8)
	Thanh vít trục x/z/y	mm	40
	Track trục x/z/y	mm	35/45/35
Tháp pháo điện	Mô hình tháp pháo điện (Tháp pháo điện)	BMT	BMT55
	Sức mạnh Collet	LÀ	ER32
	Kích thước bộ giữ công cụ cố định kích thước	mm	25x25
	Người giữ chân có đường kính Shank	mm	Ø32
Máy điện	Động cơ chính/mô -men xoắn	KW / nm	11kW/xếp hạng 72nm	15kW/xếp hạng 98nm	7,5 kW/xếp hạng 47nm
	X/z/y Công suất/mô -men xoắn trục trục	KW / nm	Yaskawa 2.9 kW /18,6nm thế hệ mới .1 kw /15nm
	Động cơ điện/mô -men xoắn của động cơ đầu tháp tháp	KW / nm	Thế hệ mới 3,1 kW/15nm
	Tốc độ tối đa của động cơ công suất tháp pháo	r/phút	6000 (Cài đặt 4000), Speed≤4000 chung
	Động cơ/mô -men xoắn động cơ đầu nguồn	KW / nm	3,1 kW/15nm
	Nguồn điện/mô -men xoắn của công cụ tháp pháo thay đổi động cơ	KW / nm	Thế hệ mới1.0 kW /3,1nm
Đuôi	Đột quỵ đuôi	mm	520
	Đột quỵ thủy lực tối đa của đuôi	mm	100
	Đuôi hình nón đầu hình nón	MK	Mohs 5#
	Khoảng cách tối đa giữa đầu và chuck	mm	690
khác	Thiết bị phanh định vị trục chính		Thủy lực, lập trình tùy chọn
	Giảm độ nghiêng	°	30 ° hoặc 15 °
	Chiều dài công cụ máy máy x chiều rộng x chiều cao	mm	2500x1680x1900
	Tổng trọng lượng của toàn bộ máy	Kg	5000kg
	Tổng năng lượng	KW	20
	Tiêu thụ năng lượng trung bình	KW / H.	3

Turret quay và phay chính xác máy công cụ kết hợp

Độ chính xác của máy, tiêu chuẩn yếu tố jingfus
Mục thử nghiệm chính	Sơ đồ sơ đồ	Phương pháp phát hiện	Tiêu chuẩn nhà máy


Trục chính nhịp đập		Phát hiện rat của hình nón bên ngoài	0.0035


Vị trí lặp lại trục x		Phát hiện định vị lặp đi lặp lại của trục x. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.003


Vị trí lặp lại trục z		Phát hiện định vị lặp đi lặp lại trên trục Z. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.003


Vị trí lặp lại trục y		Phát hiện định vị lặp đi lặp lại trên trục y. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.004


C Trục Lặp lại vị trí		Phát hiện định vị lại điểm cố định trục c, Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại	20 giây


C Trục Vị trí quay		Phát hiện độ chính xác của vị trí ngẫu nhiên của trục c, lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó kiểm tra các cài đặt lặp lại	72 giây


Nhịp đập của đầu sức mạnh		Hình nón đánh	0.015

Nhịp đập của đầu sức mạnh		Kẹp đập	0.01

Nếu khách hàng muốn kiểm tra độ chính xác của ISO hoặc VD1 của trục X/Z/Y, thì nó sẽ được xác định tại thời điểm viết hợp đồng. Khách hàng phải kiểm tra mặt hàng này cùng lúc với sự chấp nhận ban đầu của Jingfusi Factory.
