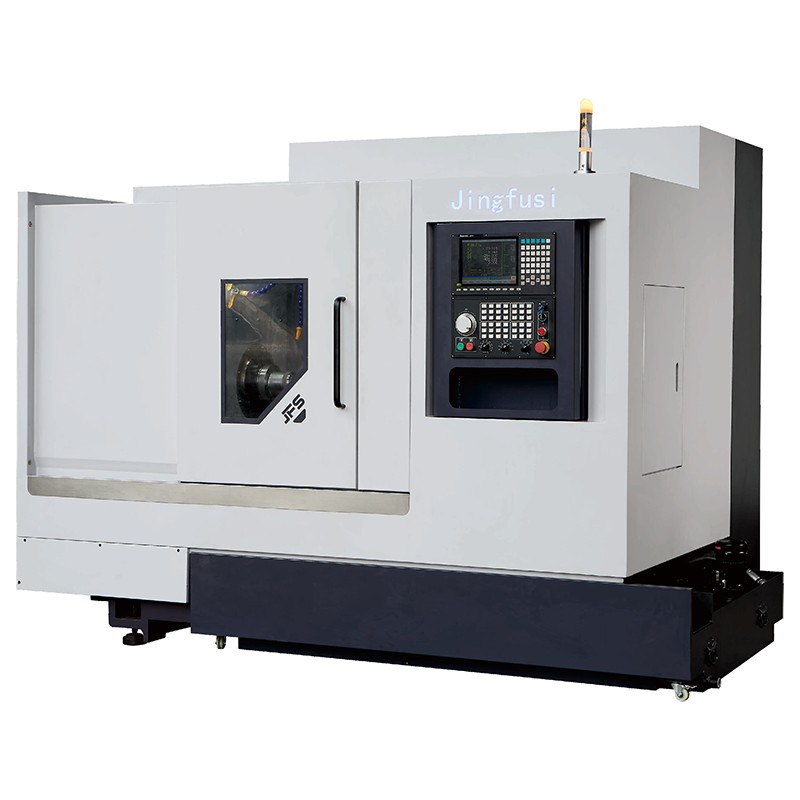

Máy tiện CNC trục chính đôi

Jingfusi là nhà sản xuất Máy tiện CNC tháp pháo công suất trục đôi chuyên nghiệp. Nó có hiệu suất xử lý tốt và tuổi thọ của máy công cụ. Việc loại bỏ chip bên và loại bỏ chip phía sau được tích hợp vào một thiết kế, cho phép công nhân lắp đặt theo bất kỳ cách nào.

Người mẫu:CK46/52-46DTY

Gửi yêu cầu

Mô tả Sản phẩm

·Việc đúc nguyên khối trải qua quá trình ủ, thời gian rung và các quá trình lão hóa khác để đảm bảo gia công và tuổi thọ của máy ổn định lâu dài.
·Trong cùng điều kiện về cấu hình, kết cấu đúc, lão hóa vật đúc, độ chính xác lắp ráp, v.v.: trục Y ảo có độ cứng cao hơn trục Y dọc;
·Độ tròn của trục Y ảo dễ điều chỉnh hơn so với trục Y dọc;
· Hành trình của trục Y dọc dễ mở rộng hơn so với trục Y ảo;
·Hiệu ứng bề mặt gia công của trục Y thẳng đứng tốt hơn hiệu ứng bề mặt gia công của trục Y ảo;
·Lập trình trục Y dọc dễ dàng hơn trục Y ảo.
·Đầu nguồn 0° có thể hoạt động bình thường ở tốc độ 8000 vòng/phút và đầu nguồn 90° thường có thể hoạt động ở tốc độ 6500 vòng/phút.

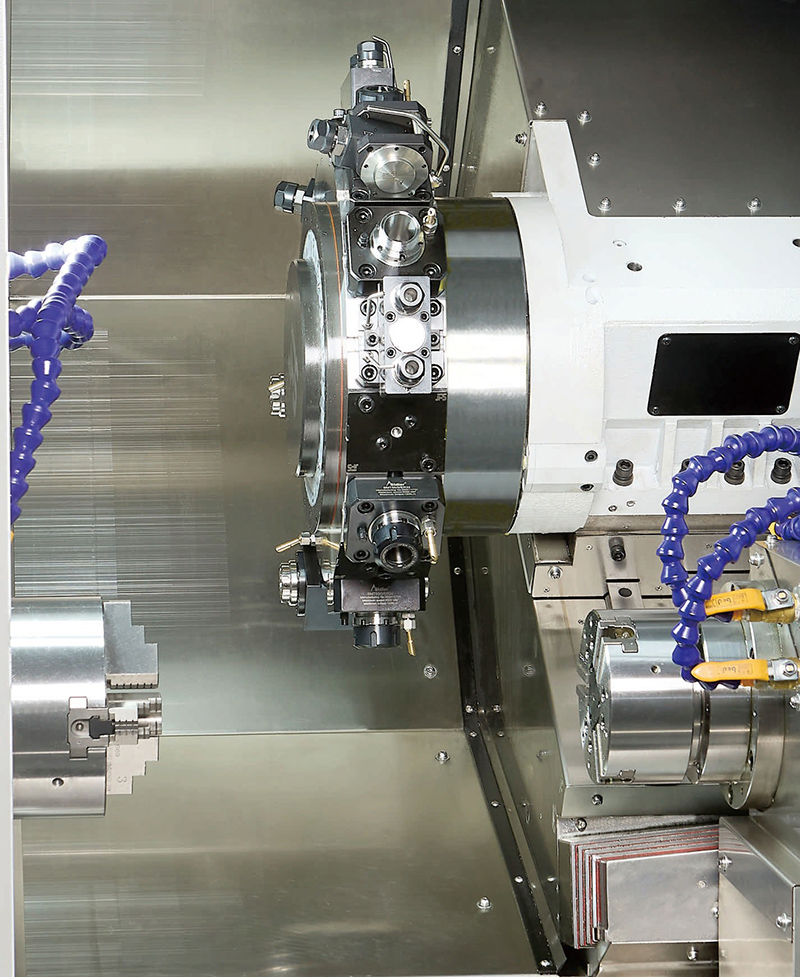

·Tháp pháo không có mô-đun truyền bánh răng, loại bỏ nguồn nhiệt và đảm bảo độ chính xác gia công.

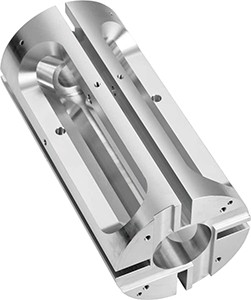

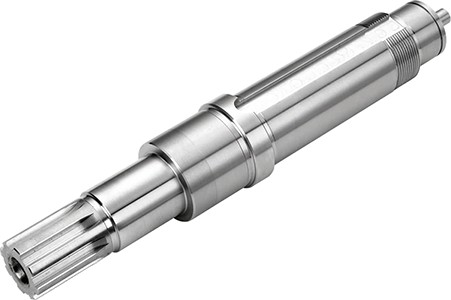

·Chức năng phay và tiện có thể gia công các vật liệu phức tạp như thép không gỉ, hợp kim titan và thép cacbon.
·Phương pháp loại bỏ chip: Loại bỏ chip bên và loại bỏ chip phía sau được tích hợp và có thể được cài đặt tùy ý.
·Việc đúc nguyên khối trải qua quá trình ủ, thời gian rung và các quá trình lão hóa khác để đảm bảo gia công và tuổi thọ của máy ổn định lâu dài.

Đặc điểm kỹ thuật chính

2600x2050×2040		đơn vị	CK46-46DTvitualY trục	Trục sống CK52-46DT	Nhắc nhở
Công suất gia công	Đường kính xoay tối đa trên giường	mm	0700	0700	Đĩa
	Đường kính quay tối đa	mm	0300	0300
	Chiều dài quay tối đa	mm	480	480
Trục chính	Đường kính quay tối đa	inch	6”	8”
	Chiều cao tâm trục chính tính từ mặt đất	mm	1050	1050
	Mũi trục chính	-	A2-5	A2-6
	Đường kính lỗ trục chính	mm	Ø56	Q66
	Đường kính vật liệu thanh tối đa	mm	Ø45	051
	Tốc độ trục chính tối đa	vòng/phút	4500	4000
	Công suất/mô-men xoắn động cơ trục chính	Kw/N.m	11KW/72 Nm	11KW/143N.m
trục quay ngược (trục quay động cơ điện)	mâm cặp thủy lực ngược trục chính	inch	6”	6”
	mũi ngược trục chính	-	A2-5	A2-5
	tốc độ cài đặt tối đa đối trục chính	vòng/phút	4000	4000
	Công suất/mô-men xoắn động cơ trục chính	Kw/N.m	11Kw /75Nm	11/75
Powerturet (mô hình lặn trực tiếp tốc độ cao)	Mô hình tháp pháo điện	T	BMT55-16T	BMT55-16T	Tháp pháo truyền động trực tiếp tích hợp JFS
	Công suất/mô-men xoắn của động cơ tháp pháo	Kw/N.m	7,5/22 hoặc 11kw/4,2km
	Tốc độ tối đa của động cơ điện tháp pháo	vòng/phút	8000 hoặc 6000
Cấp liệu theo trục X/Z/Y	Tốc độ di chuyển nhanh tối đa	tôi/của tôi	24	24
	Công suất/mô-men xoắn động cơ trục Z1Y	Kw/N.m	3.1/15	3.1/15
	Công suất/mô-men xoắn động cơ trục Z2	Kw/N.m	2,4/11,5	2,4/11,5
	Đội bóng cấp C3 trục Y-Z1/Z2/Y	-	32/40/32/40	32/40/32/40
	Ray dẫn hướng con lăn trục ×/Z1/Z2/y	-	35/45/45/45	35/45/45/45
	Hành trình tối đa trục X	mm	500	500
	Hành trình tối đa trục Z1	mm	530	530
	Hành trình tối đa trục Z2	mm	500	500
	Hành trình hiệu quả trục Y ảo	mm	+48,-52	+48,-52
	Trung tâm trục chính bù đầu trục Y ảo 90°	mm	-37	-37
Thông số kỹ thuật của thiết bị	máy tách sương mù dầu	kg	5500	5600
	Tổng công suất máy	KW	30	34
	Máy L×W×H	mm	2600x2050x2040	2600x2050×2040

Máy công cụ liên tục được tối ưu hóa; vui lòng tham khảo dữ liệu thực tế của máy công cụ để biết các thông số trên.

Các mục tùy chọn

Các mục tùy chọn
Mục cấu hình		Trục Y ảo CK46-46DT	Trục Y ảo CK52-46DT
Trục chính	Trục cơ khí	●	●
Trục chính	Trục điện	O	O
bộ điều khiển	Bộ điều khiển SYNTEC	●	●
Trục cấp liệu	Yaskawa	O	O
Trục cấp liệu	TỔNG HỢP	●	●
tuôn ra	Truyền động trực tiếp tốc độ cao	●	●
	Tháp điện Mykun Đài Loan	O	O
	Tháp pháo điện SAUTER thương hiệu Đức	O	O
Kẹp	Kẹp kéo lại	●	●
Kẹp	Chuck	O	O
Thiết bị phụ trợ	Thiết bị thu thập linh kiện	O	O
	Thiết bị cho ăn	O	O
	Băng tải chip	O	O
	Robot tự động	O	O
	máy tách sương mù dầu	O	O
