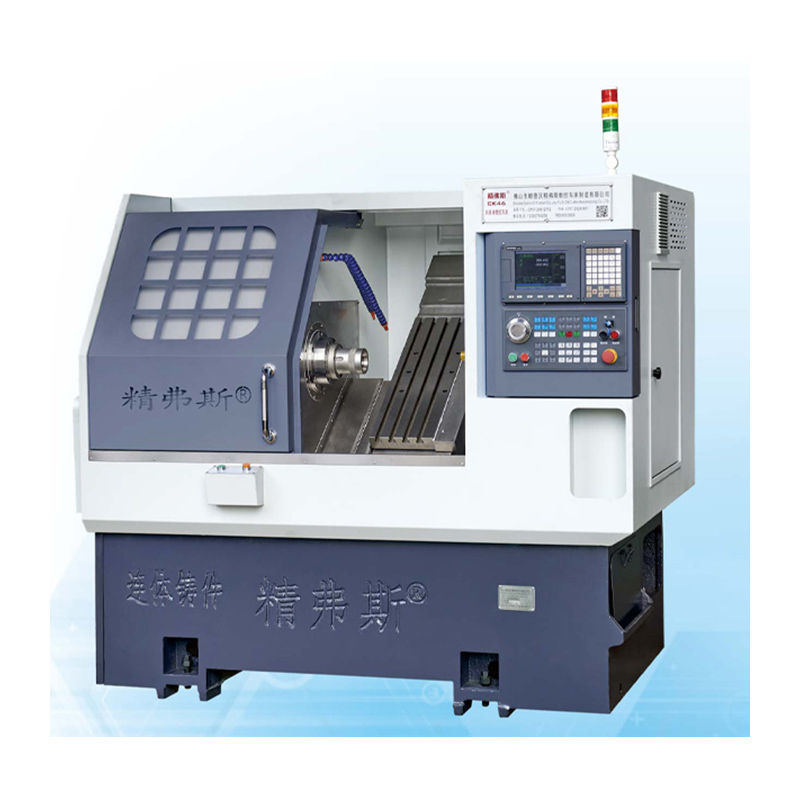

Máy tiện giường nghiêng CNC có độ chính xác cao

Sau đây là phần giới thiệu về Máy tiện giường nghiêng CNC chính xác cao Jingfusi® chất lượng cao, hy vọng có thể giúp các bạn hiểu rõ hơn về nó. Chào mừng khách hàng mới và cũ tiếp tục hợp tác với chúng tôi để tạo ra một tương lai tốt đẹp hơn!

Người mẫu:CK46

Gửi yêu cầu

Mô tả Sản phẩm

Jingfusi® Máy tiện giường nghiêng CNC có độ chính xác cao có thể thực hiện các nguyên công tiện và phay chính xác. Với tư cách là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn Máy tiện giường nghiêng CNC chính xác cao Jingfusi® chất lượng cao. Và chúng tôi sẽ cung cấp cho bạn dịch vụ sau bán hàng tốt nhất và giao hàng kịp thời.

Dưới đây là một số tính năng và đặc điểm chính của các máy này:

Thiết kế giường nghiêng: Thiết kế giường nghiêng giúp tăng cường độ cứng và ổn định trong quá trình gia công. Nó đảm bảo rằng các dụng cụ cắt vẫn ở gần phôi, giúp cải thiện độ chính xác.

Trục chính xác cao: Được trang bị trục chính có độ chính xác cao, những máy này có độ đảo trục chính tối thiểu và độ chính xác quay tuyệt vời. Độ chính xác này rất quan trọng để đạt được dung sai chặt chẽ và độ hoàn thiện bề mặt mịn.

Điều khiển CNC nâng cao: Được trang bị khả năng lập trình và điều khiển CNC tiên tiến, người vận hành có thể dễ dàng lập trình và kiểm soát các hoạt động gia công phức tạp với độ chính xác và linh hoạt.

Sơ đồ hành trình máy

Thông tin chi tiết sản phẩm

Danh sách tham số

dự án		đơn vị	CK46	CK52	CK76
Chiều dài quay tối đa		mm	350
Đường kính quay tối đa trên giường		mm	Ø500
Đường kính quay tối đa trên ván trượt		mm	Ø 160
Độ nghiêng của giường		°	35°
Hành trình hiệu quả của trục X/Z		mm	Đường kính 1000/400
Thông số vít trục X/Z		mm	32
Thông số kỹ thuật đường ray trục X/Z		mm	35
Công suất động cơ trục X/Z		KW	1.3
Chuyển động nhanh tối đa của trục X/Z		m/phút	24
Chiều dài máy công cụ X chiều rộng X chiều cao		mm	2100X1580X1800
Tổng trọng lượng của toàn bộ máy		KILÔGAM	2600
Số dao		sửa chữa	8
Kích thước dao vuông		mm	20X20
Kích thước máy cắt lỗ tròn		mm	Ø20
Tổng công suất		kw	13	13	16
Tiêu thụ điện năng trung bình		kw/h	2	2	2.5
trục chính	Dạng mặt đầu trục chính		A2-5	A2-6	A2-8


	Tốc độ trục chính tối đa	vòng/phút	6000 (đặt thành 4500)	4200 (đặt thành 3500)	3200 (đặt thành 2500)
	Công suất động cơ trục chính	KW	7.5	7.5	11
	Mô-men xoắn định mức của động cơ trục chính	Nm	47,8Nm	47,8Nm	72Nm
	Đường kính đi qua thanh tối đa	mm	Ø 45	Ø 51	Ø75

Độ chính xác của máy công cụ

Độ chính xác của máy, tiêu chuẩn hệ số Jingfus:
Mục kiểm tra chính	Sơ đồ	Phương pháp phát hiện	Tiêu chuẩn nhà máy


Nhịp xuyên tâm trục chính,		Phát hiện hết hình nón bên ngoài	0.0025


Vị trí lặp lại trục X		Phát hiện vị trí lặp lại của trục X. Lưu ý: Đầu tiên hãy dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện việc định vị lặp lại.	0.0025


Vị trí lặp lại trục Z		Phát hiện vị trí lặp lại trên trục Z. Lưu ý: Đầu tiên hãy dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện việc định vị lặp lại.	0.0025


Nếu khách hàng muốn kiểm tra độ chính xác ISO hoặc VD1 của trục X/Z/Y thì phải xác định tại thời điểm viết hợp đồng. Khách hàng phải kiểm tra mặt hàng này cùng thời điểm nghiệm thu lần đầu Nhà máy Jingfusi.
