Máy tiện CNC giường nghiêng

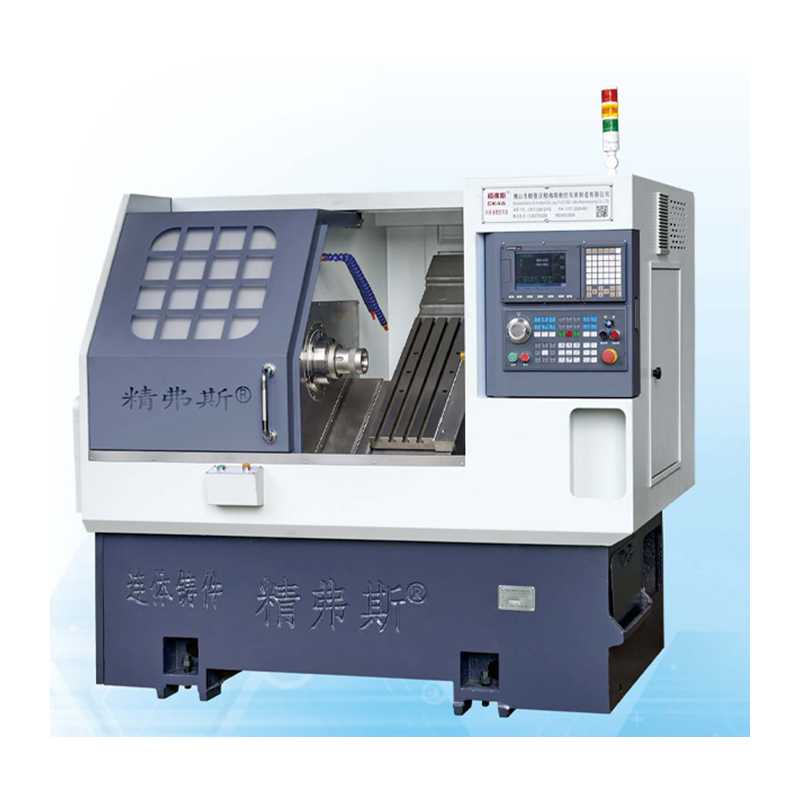

Máy tiện CNC giường nghiêng tháp pháo chất lượng cao Jingfusi® là một loại máy tiện điều khiển số bằng máy tính (CNC) cụ thể kết hợp các tính năng của cả máy tiện giường nghiêng và máy tiện tháp pháo. Loại máy này được thiết kế để nâng cao tính linh hoạt, năng suất và độ chính xác trong các nguyên công tiện và gia công.

Người mẫu:CK76

Gửi yêu cầu

Mô tả Sản phẩm

Bạn có thể yên tâm mua Máy tiện CNC giường nghiêng Jingfusi® từ chúng tôi. Chúng tôi rất mong được hợp tác với bạn, nếu bạn muốn biết thêm, bạn có thể tham khảo ý kiến của chúng tôi ngay bây giờ, chúng tôi sẽ trả lời bạn kịp thời!

Dưới đây là các tính năng và đặc điểm chính của máy tiện CNC giường nghiêng tháp pháo:

Thiết kế giường nghiêng: Giống như máy tiện giường nghiêng truyền thống, chiếc máy này có giường nghiêng. Giường nghiêng giúp cải thiện độ cứng và khả năng quản lý phoi, đảm bảo độ chính xác gia công và độ bóng bề mặt tốt hơn.

Hệ thống công cụ tháp pháo: Tháp pháo trên máy tiện này cho phép thay đổi công cụ cắt nhanh chóng và tự động. Tháp pháo có thể chứa nhiều trạm dụng cụ, thường được sắp xếp theo kiểu hình tròn hoặc tuyến tính và mỗi trạm có thể chứa một dụng cụ cắt khác nhau. Hệ thống dụng cụ này tạo điều kiện thuận lợi cho các hoạt động gia công phức tạp mà không cần thay đổi dụng cụ thủ công.

Tính linh hoạt: Máy tiện CNC giường nghiêng tháp pháo là loại máy rất linh hoạt có khả năng thực hiện nhiều nguyên công tiện khác nhau, chẳng hạn như tiện, tiện mặt, tiện ren, tạo rãnh, khoan và phay. Các trạm công cụ của tháp pháo có thể được nạp các loại công cụ khác nhau để xử lý các nhiệm vụ gia công đa dạng.

Gia công tốc độ cao: Sự kết hợp giữa thiết kế giường nghiêng và hệ thống dụng cụ tháp pháo làm cho các máy này phù hợp với các hoạt động gia công tốc độ cao, giúp tăng năng suất.

Độ chính xác và độ chính xác: Máy tiện giường nghiêng tháp pháo mang lại độ chính xác và độ chính xác cao nhờ kết cấu cứng và khả năng sử dụng nhiều dụng cụ cắt mà không cần hiệu chỉnh lại.

Kiểm soát phoi: Giường nghiêng hỗ trợ việc kiểm soát và thoát phoi hiệu quả, giảm nguy cơ tích tụ phoi và hư hỏng dụng cụ trong quá trình gia công.

Tích hợp tự động hóa: Máy tiện CNC giường nghiêng tháp pháo có thể được tích hợp với hệ thống tự động hóa và máy xúc robot để gia công không người lái hoặc tắt đèn, nâng cao hiệu quả sản xuất.

Khả năng tương thích vật liệu: Những máy này có khả năng gia công nhiều loại vật liệu, bao gồm kim loại, nhựa và vật liệu tổng hợp, khiến chúng phù hợp với nhiều ngành công nghiệp và ứng dụng khác nhau.

Sản xuất bộ phận phức tạp: Sự kết hợp giữa hệ thống dụng cụ bàn nghiêng và bàn dao làm cho máy tiện bàn nghiêng tháp pháo trở nên lý tưởng để sản xuất các bộ phận phức tạp với nhiều tính năng.

Tóm lại, máy tiện CNC bàn nghiêng tháp pháo mang lại những ưu điểm của cả thiết kế bàn nghiêng và hệ thống dụng cụ tháp pháo. Điều này mang lại một giải pháp gia công linh hoạt, có độ chính xác cao và hiệu quả, rất phù hợp cho nhiều ứng dụng tiện và phay trong các ngành như hàng không vũ trụ, ô tô, sản xuất thiết bị y tế, v.v.

Sơ đồ hành trình máy

Thông tin chi tiết sản phẩm

Danh sách tham số

dự án		đơn vị	CK46	CK52	CK76
Chiều dài quay tối đa		mm	350
Đường kính quay tối đa trên giường		mm	Ø500
Đường kính quay tối đa trên ván trượt		mm	Ø 160
Độ nghiêng của giường		°	35°
Hành trình hiệu quả của trục X/Z		mm	Đường kính 1000/400
Thông số vít trục X/Z		mm	32
Thông số kỹ thuật đường ray trục X/Z		mm	35
Công suất động cơ trục X/Z		KW	1.3
Chuyển động nhanh tối đa của trục X/Z		m/phút	24
Chiều dài máy công cụ X chiều rộng X chiều cao		mm	2100X1580X1800
Tổng trọng lượng của toàn bộ máy		KILÔGAM	2600
Số dao		sửa chữa	8
Kích thước dao vuông		mm	20X20
Kích thước máy cắt lỗ tròn		mm	Ø20
Tổng công suất		kw	13	13	16
Tiêu thụ điện năng trung bình		kw/h	2	2	2.5
trục chính	Dạng mặt đầu trục chính		A2-5	A2-6	A2-8


	Tốc độ trục chính tối đa	vòng/phút	6000 (đặt thành 4500)	4200 (đặt thành 3500)	3200 (đặt thành 2500)
	Công suất động cơ trục chính	KW	7.5	7.5	11
	Mô-men xoắn định mức của động cơ trục chính	Nm	47,8Nm	47,8Nm	72Nm
	Đường kính đi qua thanh tối đa	mm	Ø 45	Ø 51	Ø75

Độ chính xác của máy công cụ

Độ chính xác của máy, tiêu chuẩn hệ số Jingfus:
Mục kiểm tra chính	Sơ đồ	Phương pháp phát hiện	Tiêu chuẩn nhà máy


Nhịp xuyên tâm trục chính,		Phát hiện hết hình nón bên ngoài	0.0025


Vị trí lặp lại trục X		Phát hiện vị trí lặp lại của trục X. Lưu ý: Đầu tiên hãy dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện việc định vị lặp lại.	0.0025


Vị trí lặp lại trục Z		Phát hiện vị trí lặp lại trên trục Z. Lưu ý: Đầu tiên hãy dự đoán khoảng 50 lần để bù lỗi động cơ nguội và động cơ nóng, sau đó phát hiện việc định vị lặp lại.	0.0025


Nếu khách hàng muốn kiểm tra độ chính xác ISO hoặc VD1 của trục X/Z/Y thì phải xác định tại thời điểm viết hợp đồng. Khách hàng phải kiểm tra mặt hàng này cùng thời điểm nghiệm thu lần đầu Nhà máy Jingfusi.
