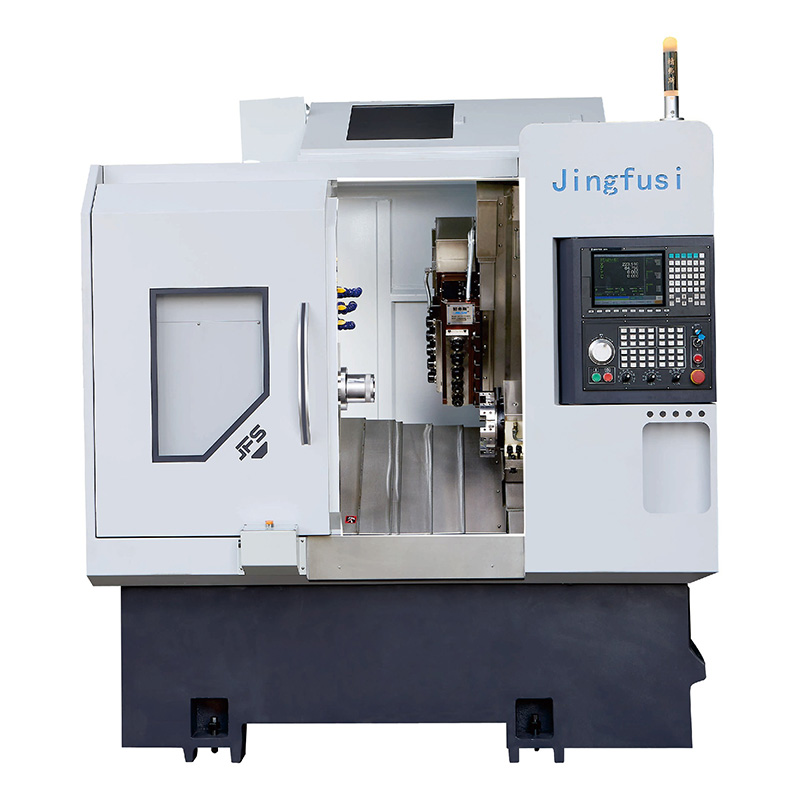

Máy tiện CNC tiện CK46 52-5+5+Y

Jingfusi cung cấp Máy tiện CNC tiện bền bỉ CK46 52-5+5+Y cho khách hàng toàn cầu. Sản phẩm của chúng tôi vận hành và bảo trì đơn giản, vận hành rất nhanh trong sử dụng thực tế, mang đến cho khách hàng hiệu quả sản xuất cực cao. Bạn được chào đón đến thăm nhà máy của chúng tôi.

Người mẫu:CK46/52-5+5+Y

Gửi yêu cầu

Mô tả Sản phẩm

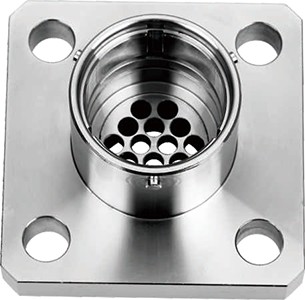

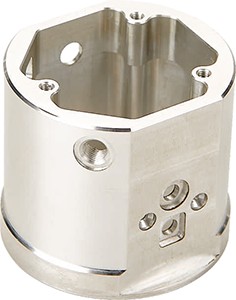

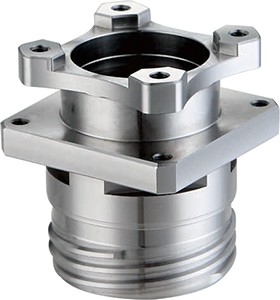

. Chức năng phay và tiện có thể gia công các vật liệu phức tạp như thép không gỉ, hợp kim titan và thép cacbon.

. Máy công cụ này cung cấp tốc độ nhanh hơn, độ chính xác cao hơn và độ hoàn thiện bề mặt tốt hơn để gia công các bộ phận cỡ nhỏ đến trung bình so với máy công cụ điện.
. Đầu nguồn đạt tiêu chuẩn với chiều dài cơ sở 65mm và là loại có thể cắm được, giúp dễ dàng thay thế đầu nguồn hoặc vòng bi, đồng thời đơn giản hóa việc bảo trì, giảm đáng kể chi phí sau bán hàng.
. Chức năng phay và tiện có thể gia công các vật liệu phức tạp như thép không gỉ, hợp kim titan và thép cacbon.
. Quá trình đúc tích hợp trải qua quá trình ủ, thời gian rung và các quá trình lão hóa khác để đảm bảo gia công ổn định lâu dài và kéo dài tuổi thọ của máy công cụ.

Đặc điểm kỹ thuật chính

2600x2050×2040		đơn vị	CK46-5+5+Y	CK52-5+5+Y	Nhắc nhở
năng lực xử lý	Máy tiện đường kính xoay tối đa	mm	0480	0480
	Đường kính điều chỉnh tối đa	mm	080	Q80
	Chiều dài quay tối đa	mm	320	320
Con quay	Chiều cao trung tâm trục chính cho mặt đất	mm	1150	1150
	Mũi trục chính	-	A2-5	A2-6
	Đường kính lỗ trục chính	mm	056	Q66
	Đường kính vật liệu thanh tối đa	mm	045	Ø51
	Tốc độ trục chính tối đa		4500	4000
	Công suất/mô-men xoắn động cơ trục chính	r/phút Kw/N.m	7,5Kw/47N.m	11Kw/72N.m	Tùy chọn tích hợp 11kW/60Nm; Tùy chọn tích hợp 22kW/170Nm

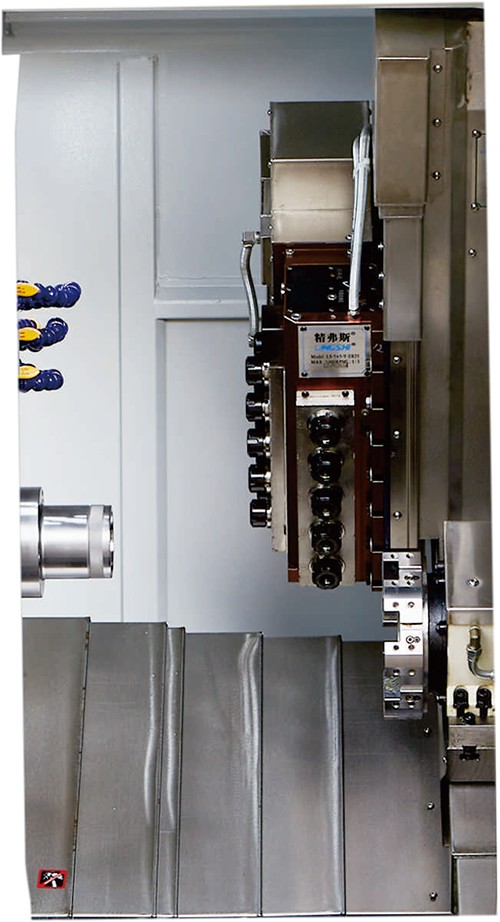

Tháp pháo điện	Mô hình lắp ráp đầu nguồn	-	Cố định 5+hướng bán kính 5+hướng trục 5	Cố định 5+hướng bán kính 5+hướng trục 5
	Động cơ đầu nguồn	Kw/N.m	SYNTEC2.4Kw/11.5N.m	SYNTEC2.4Kw/11.5N.m	Hai động cơ dẫn động mười đầu nguồn
	Khoảng cách giữa các trục	mm	65	65
	Trục ZM-3-gadeblsces	r/mm	5000	5000	4000 thường được sử dụng
	Cố định 5+hướng bán kính 5+hướng trục 5		ER25	ER25
Tháp pháo servo	Mô hình tháp pháo servo		MK-63RSV-8T	MK-63RSV-8T	Tùy chọn 12T
Nạp trục X/Z/Y	Tốc độ di chuyển nhanh tối đa của trục XX/Y	tôi/của tôi	24	24
	Công suất/mô-men xoắn động cơ trục x/Z/Y	Kw/N.m	YASKAWAI 1,8 KW/11,5Nm hoặc SYNTEC 2,4KW/11,5Nm	YASKAWAI 1,8 KW/11,5Nm hoặc SYNTEC 2,4KW/11,5Nm
	Trục ZM-3-gadeblsces	-	32/32/25	32/32/25
	Ray dẫn hướng con lăn trục X/ZY	-	35/35/30	35/35/30
	Xaxis du lịch hiệu quả	mm	800	800
	Hành trình hiệu quả trục Z	mm	470	470
	Yaxis du lịch hiệu quả	mm	310	310
	Đầu nguồn nội suy trục Y 90° đi qua tâm trục chính	mm	70	70
Thông số kỹ thuật thiết bị	máy tách sương mù dầu	kg	3500	3600
	Tổng công suất máy	KW	14	17.5
	Máy L×W×H	mm	2200×1580×2000	2200×1580×2000

Máy công cụ liên tục được tối ưu hóa; vui lòng tham khảo dữ liệu thực tế của máy công cụ để biết các thông số trên.

Các mục tùy chọn

Mục cấu hình		CK46-5+5+Y	CK52-5+5+Y
Trục chính	Trục cơ khí	●	●
Trục chính	Trục điện	O	O
bộ điều khiển	Bộ điều khiển SYNTEC	●	●
bộ điều khiển	Bộ điều khiển FANUC	O	O
Trục cấp liệu	Yaskawa	●	●
Trục cấp liệu	TỔNG HỢP	O	O
Kẹp	Kẹp kéo lại	●	●
Kẹp	Chuck	O	O
tuôn ra	8 máy trạm	●	●
tuôn ra	12 máy trạm	O	O
Thiết bị phụ trợ	Bộ phận thu thập thiết bị	O	O
	Thiết bị cho ăn	O	O
	Băng tải chip	O	O
	Robot tự động	O	O
	máy tách sương mù dầu	O	O
