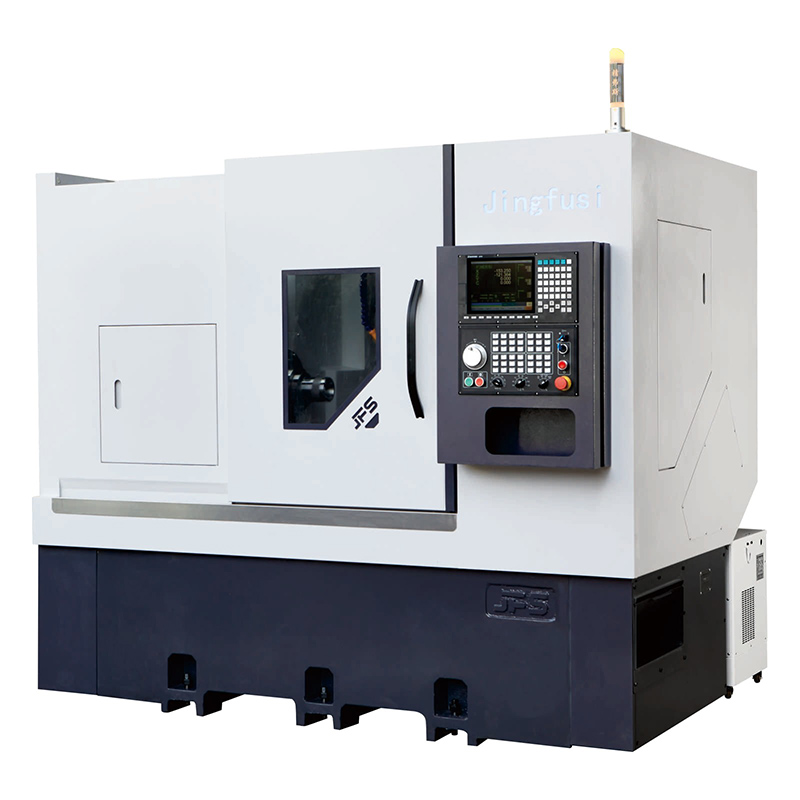

Máy tiện CNC tháp pháo CK52D 76DTYW

Jingfusi là một nhà máy chuyên nghiệp sản xuất Máy tiện CNC Power Turret CK52D 76DTYW. Sản phẩm này mang lại hiệu suất gia công ổn định và nhận được phản hồi tích cực từ nhiều khách hàng. Điều này cho phép nó cải thiện đáng kể hiệu quả công việc trong các ứng dụng thực tế, tạo ra năng suất cao hơn cho khách hàng. Vui lòng liên hệ với chúng tôi.

Người mẫu:CK52D/76DTYW 8000

Gửi yêu cầu

Mô tả Sản phẩm

Chào mừng bạn đến mua Máy tiện CNC Power Turret CK52D 76DTYW từ nhà máy Jingfusi. Jingfusi cam kết sản xuất máy công cụ hiệu suất cao, tiết kiệm chi phí.

Tính ưu việt của sản phẩm

Trong cùng điều kiện về cấu hình, cấu trúc đúc, độ lão hóa đúc và độ chính xác lắp ráp, sản phẩm này:
Trục Y ảo cứng hơn trục Y dọc;
Trục Y ảo dễ điều chỉnh độ tròn hơn trục Y dọc;
Hành trình trục Y dọc dễ mở rộng hơn hành trình trục Y ảo;
Trục Y dọc có thể có bề mặt hoàn thiện tốt hơn trục Y ảo;
Trục Y dọc dễ lập trình hơn trục Y ảo.

Tính năng sản phẩm

·Trong sử dụng bình thường, đầu nguồn 0° có thể quay tối đa 8000 vòng/phút, trong khi đầu nguồn 90° có thể quay tối đa 6500 vòng/phút khi sử dụng bình thường.

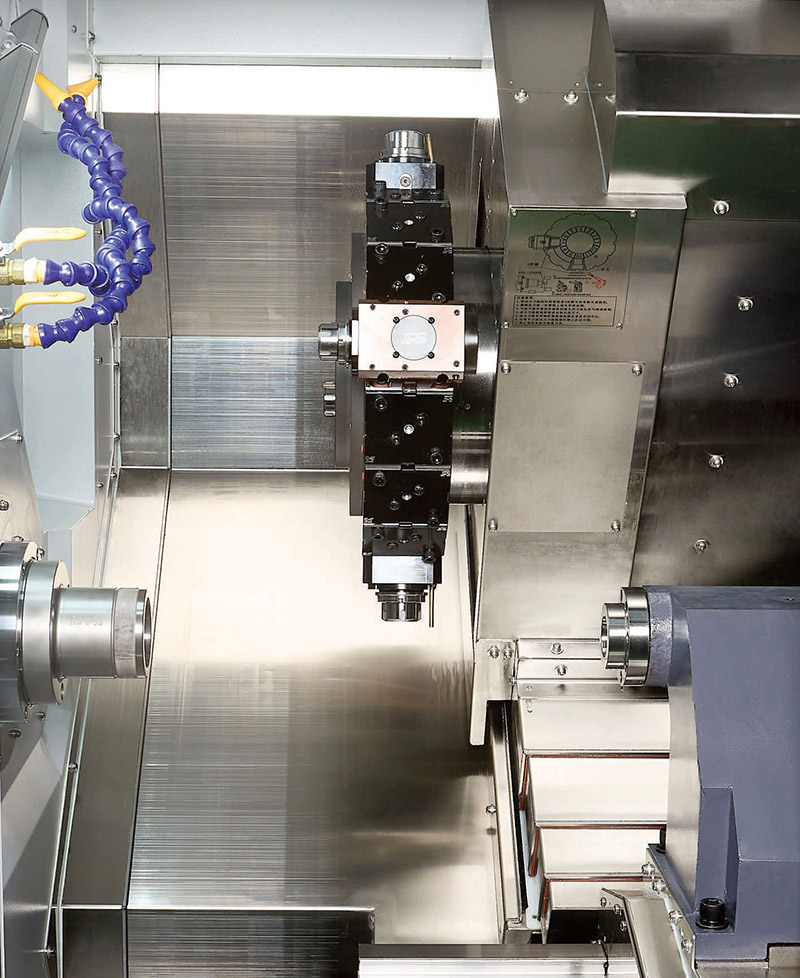

·Tháp pháo sử dụng bộ truyền mô-đun không hộp số, giúp giảm đáng kể nguồn nhiệt và đảm bảo độ chính xác gia công.
·Nó cũng có thể thực hiện tiện và phay có độ bóng cao, đồng thời kéo dài tuổi thọ dụng cụ.
·Điều khiển ụ sau có thể lập trình cho sản phẩm này.

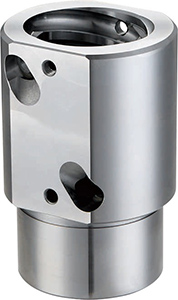

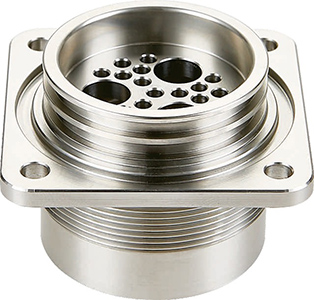

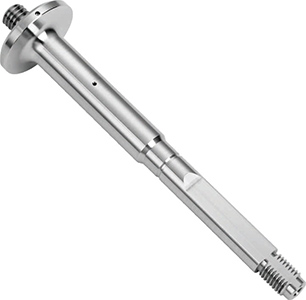

·Nó có chức năng tiện và phay riêng để gia công các vật liệu phức tạp như thép không gỉ, hợp kim titan, thép cacbon, v.v.
·Chúng tôi áp dụng thiết kế tích hợp xả chip bên và xả chip phía sau, có thể lắp đặt tùy ý.
·Xử lý lão hóa toàn bộ vật đúc có thể đảm bảo hiệu suất gia công ổn định lâu dài và tuổi thọ máy.

Đặc điểm kỹ thuật chính

2600x2050×2040		đơn vị	CK52DTYW	CK76DTYW	CK46DTYW	Nhắc nhở
năng lực xử lý	Đường kính xoay tối đa trên giường	mm	Q600	Q600	Q600
	Đường kính quay tối đa	mm	Q230	0230	Q230	Đĩa
	Chiều dài quay tối đa	mm	430	430	430
Con quay	Trung tâm trục chính cao fom	mm	1150	1150	1150
	Mũi trục chính		A2-6	A2-8	A2-5
	Đường kính lỗ trục chính	mm	Q66	Q86	ø56
	Đường kính vật liệu thanh tối đa	mm	051	072	045
	Tốc độ trục chính tối đa	vòng/phút	4000	3500	4500
	Công suất/mô-men xoắn động cơ trục chính	Kw/N.m	11Kw/72Nm	15Kw/143Nm	7,5Kw/47Nm	Tùy chọn tích hợp 11kW/60Nm/ Tùy chọn tích hợp 22kW/170Nm
Tháp pháo điện	Mô hình tháp pháo điện	-	BMT55-16T	BMT55-16T	BMT55-16T	Tháp pháo truyền động trực tiếp tích hợp JFS
	Công suất/mô-men xoắn của động cơ Turet	Kw/N.m	7,5Kw/22Nm	7,5KW/22 Nm	7,5KW/22 Nm
	Công cụ tháp pháo điện max.speed	r/mm	8000	8000	8000	0°có thể được vận hành ở tốc độ 8000 vòng/phút và 90°có thể được vận hành ở tốc độ 6500 vòng/phút.
Nạp trục X/Z/Y	Tốc độ di chuyển tối đa của trục XIZ	tôi/của tôi	24	24	24
	Trục Y Tốc độ di chuyển nhanh nhất	tôi/của tôi	15	15	15
	Công suất/mô-men xoắn động cơ trục X/Z/Y	Kw/N.m	YASKWA1.8KW/15Nm Hoặc SYNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SMNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ TỔNG HỢP 24KW/115m
	Vít bi loại C3 trục XIZN	-	32/32/40	32/32/40	32/32/40
	Ralis dẫn hướng trục X/ZMY-ax	-	35/35/35	35/35/35	35/35/35
	Hành trình hiệu quả trục X	mm	248	248	248
	Zaxis du lịch hiệu quả	mm	460	460	460
	Hành trình hiệu quả trục Y	mm	112(±56)	112(±56)	112(±56)
	spindfe kết thúc thông qua	mm	30	30	30	2777 Carlin
Ụ sau	du lịch ụ xe	mm	450	450	450
Ụ sau	Lỗ côn phun	MK	Mohs 5#	Morse 5#	Morse 5#
Thông số kỹ thuật của thiết bị	máy tách sương mù dầu	kg	4100	4200	4000
	Tổng công suất máy	KW	24.5	28.5	21
	Máy L×W×H	mm	2450×1700×2000	2450×1700×2000	2450×1700×2000

Máy công cụ liên tục được tối ưu hóa; vui lòng tham khảo dữ liệu thực tế của máy công cụ để biết các thông số trên.

Các mục tùy chọn

Mục cấu hình		CK52DTYW	CK76DTYW	CK46DTYW
Trục chính	Trục cơ khí	●	●	●
Trục chính	Trục điện	O	O	O
bộ điều khiển	Bộ điều khiển SYNTEC	●	●	●
Trục cấp liệu	Yaskawa	●	●	●
Trục cấp liệu	TỔNG HỢP	O	O	O
tuôn ra	BMT55 tăng áp điện	●	●	●
tuôn ra	BMT65 tăng áp điện	二	O	O
Ụ sau	Thứ Hai 5#	O	O	O
Kẹp	Kẹp kéo lại	●	●	●
Kẹp	Chuck	O	O	O
thiết bị phụ trợ	Thiết bị thu thập linh kiện	O	O	O
	Thiết bị cho ăn	O	O	O
	Băng tải chip	O	O	O
	Robot tự động	O	O	O
	Máy tách sương mù dầu	O	O	O
