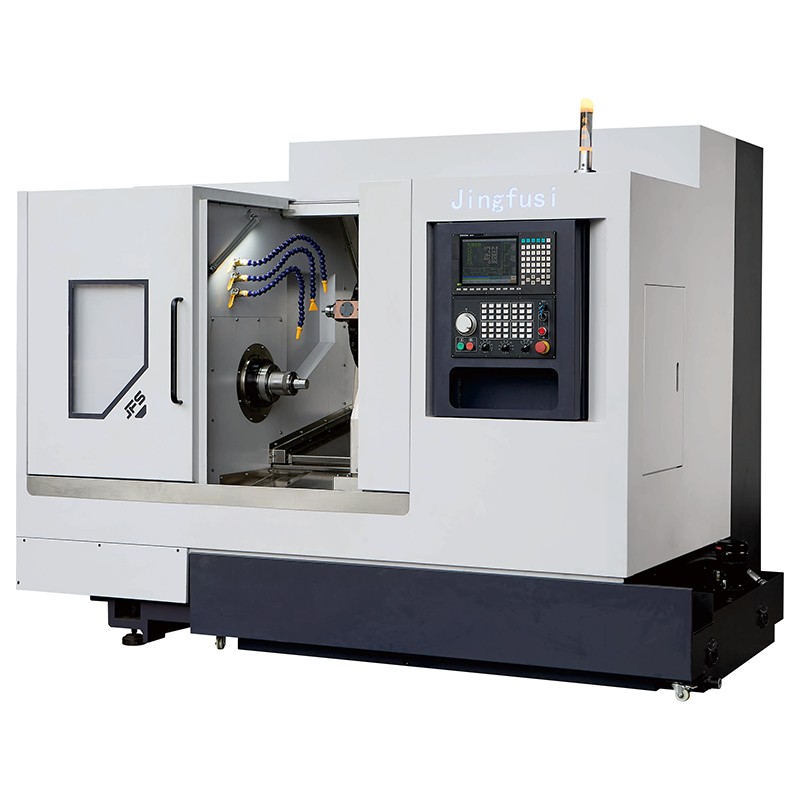

Máy tiện CNC tháp pháo CK46 52 76DT

Jingfusi đã sản xuất Máy tiện CNC tháp pháo điện chất lượng cao CK46 52 76DT. Chúng tôi chọn áp dụng hệ truyền động mô-đun không hộp số, giúp loại bỏ nguồn nhiệt từ nguồn và có lợi cho việc đảm bảo ổn định độ chính xác gia công. Máy tích hợp chức năng phay, tiện, có thể gia công linh hoạt các vật liệu phức tạp như thép không gỉ, hợp kim titan, thép cacbon,…

Người mẫu:CK46/52/76DT

Gửi yêu cầu

Mô tả Sản phẩm

Máy tiện CNC Jingfusi Power Turret CK46 52 76DT từ nhà máy Trung Quốc được trang bị hai đầu nguồn hiệu suất cao, tốc độ tối đa của đầu nguồn 0° trong điều kiện làm việc bình thường có thể đạt tới 8000 vòng/phút và đầu nguồn 90° có thể đạt tới 6500 vòng/phút.

Tính năng sản phẩm

Với tiền đề là hình dạng nhất quán, tổ chức đúc, xử lý lão hóa và độ chính xác lắp ráp, trục Y ảo và trục Y dọc có những ưu điểm riêng: độ cứng trục Y ảo tốt hơn, điều chỉnh độ tròn không cần lo lắng hơn; Hành trình trục Y dọc dễ dàng mở rộng, độ hoàn thiện gia công tốt hơn, độ khó lập trình thấp và khởi động nhanh.

Hệ thống loại bỏ chip áp dụng thiết kế tích hợp mặt bên và mặt sau, chế độ lắp đặt linh hoạt, phù hợp với nhiều tình huống sản xuất khác nhau. Ngoài ra, toàn bộ vật đúc đã được ủ, lão hóa rung và xử lý quy trình đa kênh khác để đảm bảo thiết bị hoạt động ổn định lâu dài và kéo dài tuổi thọ của toàn bộ máy một cách hiệu quả.

Đặc điểm kỹ thuật chính

2600x2050×2040		đơn vị	CK46DT ảo Y	CK52DT ảo Y	CK76DT ảo Y	Nhắc nhở
năng lực xử lý	Đường kính xoay tối đa trên giường	mm	700	ø700	700
	Đường kính quay tối đa	mm	Q300	0300	Ø300
	Chiều dài quay tối đa	mm	480	480	480
Con quay	mâm cặp thủy lực trục chính	TRONG	6"	8”	10"
	chiều cao trung tâm của chốt từ mặt đất	mm	1050	1050	1050
	Mũi trục chính	-	A2-5	A2-6	A2-8
	Đường kính lỗ trục chính	mm	Ø56	066	Q86
	Đường kính vật liệu thanh tối đa	mm	Ø45	051	072
	Tốc độ trục chính tối đa	vòng/phút	4500	4000	2000
	Công suất/mô-men xoắn động cơ trục chính	Kw/N.m	7,5Kw/47N.m	22Kw/170N.m	22Kw/170N.m
	Mô hình tháp pháo điện		BMT45-16T	BMT55-16T	BMT55-16T
Tháp pháo điện	tốc độ tối đa của động cơ đồng hồ/orgue	Kw/N.m7	7,5KW/22N.mor 11KW/42Nm	7,5Kw/22N.mor 11KW/42Nm	75Kw/22Nmor 1KW/42Nm
Tháp pháo điện	Công cụ tháp pháo điện max.speed	r/mm	8000 hoặc 6000	8000 hoặc 6000	8000 hoặc 6000
Nạp trục X/Z/Y	×ZN trục Tốc độ di chuyển nhanh nhất	tôi/của tôi	24	24	24
	× Công suất/mô-men xoắn động cơ ZY-xis	Kw/N.m	3,1 KW/15Nm	3,1 KW/15Nm	3,1 KW/15Nm
	×Ốc vít cấp độ C3 trục ZY	-	32/40/40	32/40/40	32/40/40
	Ray dẫn hướng con lăn trục ×/Z/Y	-	35/45/45	35/45/45	35/45/45
	Xaxis du lịch hiệu quả	mm	500	500	500
	Hành trình hiệu quả trục Z	mm	530	530	530
	Nội suy hành trình hiệu quả theo trục Y	mm	+48,-52	+48,-52	+48,-52
	Đầu nguồn 90° nội suy trục Y đi qua tâm trục chính	mm	60	70	70
Thông số kỹ thuật của thiết bị	máy tách sương mù dầu	kg	5000	5000	5100
	Tổng công suất máy	KW	34	37	37
	Máy L×W×H	mm	2600×2050×2040	2600×2050×2040	2600×2050×2040

Máy công cụ liên tục được tối ưu hóa; vui lòng tham khảo dữ liệu thực tế của máy công cụ để biết các thông số trên.

Các mục tùy chọn

Mục cấu hình		CK46DT ảo Y	CK52DT ảo Y	CK76DT ảo Y
Trục chính	Trục cơ khí	●	●	●
Trục chính	Trục điện	O	O	O
bộ điều khiển	Bộ điều khiển SYNTEC	●	●	●
Trục cấp liệu	Yaskawa	O	O	O
Trục cấp liệu	TỔNG HỢP	●	●	●
tháp pháo	Tháp pháo điện tốc độ cao dẫn động trực tiếp	●	●	●
	Tháp pháo điện Maikun Đài Loan	O	O	O
	Tháp pháo điện Paitech của Đức	O	O	O
Kẹp	Kẹp kéo lại	●	●	●
Kẹp	Chuck	O	O	O
Thiết bị phụ trợ	Thiết bị thu thập linh kiện	O	O	O
	Thiết bị cho ăn	O	O	O
	Băng tải chip	O	O	O
	Robot tự động	O	O	O
	Máy tách sương mù dầu	O	O	O
