Cnc lathes lathes

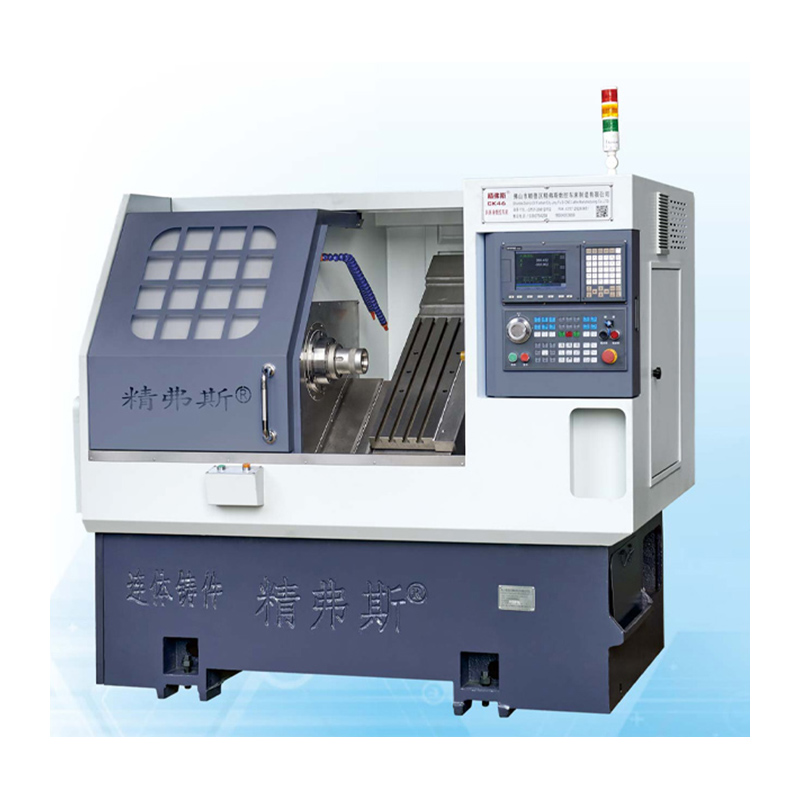

Các máy tiện của Jingfusi® CNC Slant có thiết kế giường nghiêng 35 độ kết hợp với cấu trúc mô-men xoắn mạnh mẽ, đảm bảo biến dạng tối thiểu ngay cả trong các hoạt động cắt giảm tải nặng. Thiết kế giường nghiêng này tạo điều kiện cho các quy trình lắp đặt, thay thế và kiểm tra đơn giản hóa. Việc kết hợp các ốc vít bóng chính xác cao và các trục chính đảm bảo thêm độ chính xác và độ bóng bề mặt đặc biệt trong các ứng dụng gia công.

Người mẫu:CK46

Gửi yêu cầu

Mô tả Sản phẩm

Máy tiện giường CNC là một cải tiến và nâng cấp Jingfusi® CNC trên cơ sở ban đầu. Trên cơ sở kế thừa hiệu suất xử lý cao và hoạt động dễ dàng của mô hình ban đầu, nó đã được phát triển với thiết kế giường nghiêng đầy đủ và không gian vận hành lớn hơn. , Công cụ máy CNC chính xác với tốc độ xử lý cao hơn và điều chỉnh và bảo trì dễ dàng hơn.

Chi tiết sản phẩm

Danh sách tham số

dự án		đơn vị	CK46	CK52	CK76
Chiều dài quay tối đa		mm	350
Đường kính chuyển tối đa trên giường		mm	500
Đường kính quay tối đa trên ván trượt		mm	Ø 160
Giảm độ nghiêng		°	35 °
Du lịch hiệu quả của trục x/z		mm	Đường kính 1000/400
Thông số kỹ thuật vít trục x/z		mm	32
Thông số kỹ thuật đường ray x/z		mm	35
Công suất động cơ trục X/Z.		KW	1.3
Chuyển động nhanh tối đa của trục x/z		m/của tôi	24
Chiều dài công cụ máy máy x chiều rộng x chiều cao		mm	2100x1580x1800
Tổng trọng lượng của toàn bộ máy		Kg	2600
Số dao		sửa chữa	8
Kích thước dao vuông		mm	20x20
Kích thước máy cắt lỗ tròn		mm	Ø20
Tổng năng lượng		KW	13	13	16
Tiêu thụ năng lượng trung bình		KW / H.	2	2	2.5
trục chính	Hình thức mặt cuối trục chính		A2-5	A2-6	A2 -8


	Tốc độ trục chính tối đa	r/phút	6000 (đặt thành 4500)	4200 (đặt thành 3500)	3200 (đặt thành 2500)
	Công suất động cơ trục chính	KW	7.5	7.5	11
	Mô -men xoắn định mức của động cơ trục chính	Nm	47,8nm	47,8nm	72nm
	Đường kính đi qua thanh tối đa	mm	45	51	Ø 75

Độ chính xác máy công cụ

Độ chính xác của máy, tiêu chuẩn yếu tố jingfus
Mục thử nghiệm chính	Sơ đồ sơ đồ	Phương pháp phát hiện	Tiêu chuẩn nhà máy


Nhịp trục trục chính,		Phát hiện rat của hình nón bên ngoài	0.0025


Vị trí lặp lại trục x		Phát hiện định vị lặp đi lặp lại của trục x. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.0025


Vị trí lặp lại trục z		Phát hiện định vị lặp đi lặp lại trên trục Z. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.0025


Nếu khách hàng muốn kiểm tra độ chính xác của ISO hoặc VD1 của trục X/Z/Y, thì nó sẽ được xác định tại thời điểm viết hợp đồng. Khách hàng phải kiểm tra mặt hàng này cùng lúc với sự chấp nhận ban đầu của Jingfusi Factory.
