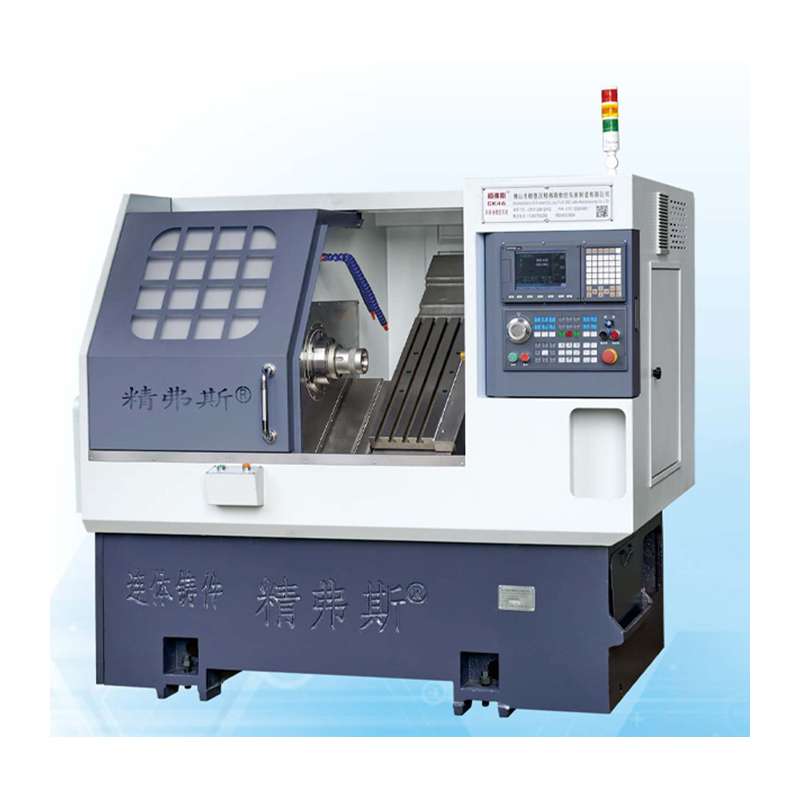

CNC BED BED LEART

Máy tiện BED nghiêng Jingfusi® CNC tìm thấy ứng dụng trong môi trường công nghiệp nơi sản xuất đòi hỏi độ chính xác và độ chính xác tối đa. Ngoài việc sử dụng công nghiệp, những chiếc máy tiện này phục vụ cho nhu cầu của những người có sở thích và chủ doanh nghiệp nhỏ đang tìm kiếm một công cụ cung cấp mức độ tùy biến và linh hoạt cao trong các quy trình thiết kế. Cho dù trong các thiết lập sản xuất quy mô lớn hoặc các dự án quy mô nhỏ hơn, máy tiện BED nghiêng CNC từ Jingfusi® thích nghi với các yêu cầu khác nhau, kết hợp độ chính xác với tính linh hoạt.

Người mẫu:CK46

Gửi yêu cầu

Mô tả Sản phẩm

Máy tiện vào giường nghiêng Jingfusi® CNC nổi bật như một công cụ gia công chính xác được chế tạo tỉ mỉ để sản xuất các thành phần đa dạng, đặc biệt nhấn mạnh vào các bộ phận hình trụ và quay. Đặc điểm xác định của nó nằm trong cấu trúc giường nghiêng, được thiết kế chiến lược để tăng cường sự ổn định và độ chính xác trong suốt quá trình gia công. Thiết kế sáng tạo này đảm bảo rằng máy tiện vượt trội trong việc cung cấp kết quả chính xác và chất lượng cao, làm cho nó trở thành một tài sản có giá trị cho một loạt các ứng dụng sản xuất.

Sơ đồ du lịch máy

Chi tiết sản phẩm

Danh sách tham số

dự án		đơn vị	CK46	CK52	CK76
Chiều dài quay tối đa		mm	350
Đường kính chuyển tối đa trên giường		mm	500
Đường kính quay tối đa trên ván trượt		mm	Ø 160
Giảm độ nghiêng		°	35 °
Du lịch hiệu quả của trục x/z		mm	Đường kính 1000/400
Thông số kỹ thuật vít trục x/z		mm	32
Thông số kỹ thuật đường ray x/z		mm	35
Công suất động cơ trục X/Z.		KW	1.3
Chuyển động nhanh tối đa của trục x/z		m/của tôi	24
Chiều dài công cụ máy máy x chiều rộng x chiều cao		mm	2100x1580x1800
Tổng trọng lượng của toàn bộ máy		Kg	2600
Số dao		sửa chữa	8
Kích thước dao vuông		mm	20x20
Kích thước máy cắt lỗ tròn		mm	Ø20
Tổng năng lượng		KW	13	13	16
Tiêu thụ năng lượng trung bình		KW / H.	2	2	2.5
trục chính	Hình thức mặt cuối trục chính		A2-5	A2-6	A2 -8


	Tốc độ trục chính tối đa	r/phút	6000 (đặt thành 4500)	4200 (đặt thành 3500)	3200 (đặt thành 2500)
	Công suất động cơ trục chính	KW	7.5	7.5	11
	Mô -men xoắn định mức của động cơ trục chính	Nm	47,8nm	47,8nm	72nm
	Đường kính đi qua thanh tối đa	mm	45	51	Ø 75

Độ chính xác máy công cụ

Độ chính xác của máy, tiêu chuẩn yếu tố jingfus
Mục thử nghiệm chính	Sơ đồ sơ đồ	Phương pháp phát hiện	Tiêu chuẩn nhà máy


Nhịp trục trục chính,		Phát hiện rat của hình nón bên ngoài	0.0025


Vị trí lặp lại trục x		Phát hiện định vị lặp đi lặp lại của trục x. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.0025


Vị trí lặp lại trục z		Phát hiện định vị lặp đi lặp lại trên trục Z. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.0025


Nếu khách hàng muốn kiểm tra độ chính xác của ISO hoặc VD1 của trục X/Z/Y, thì nó sẽ được xác định tại thời điểm viết hợp đồng. Khách hàng phải kiểm tra mặt hàng này cùng lúc với sự chấp nhận ban đầu của Jingfusi Factory.
