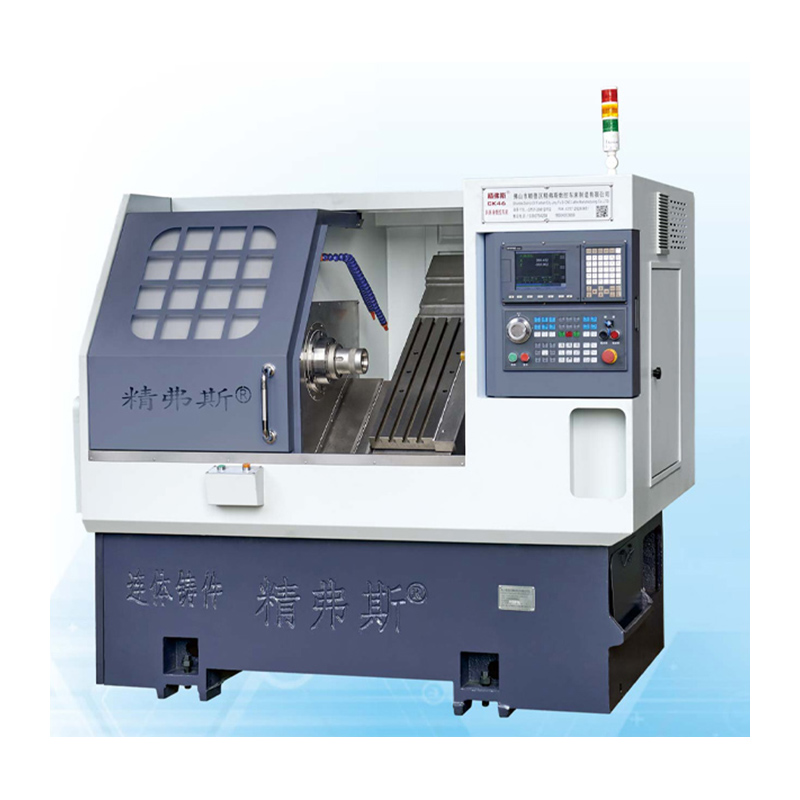

Máy tiện vào giường nghiêng CNC

Máy tiện dùng máy tiện Bed Bed chất lượng cao Jingfusi® có đặc điểm của việc loại bỏ chip thuận tiện, chức năng hoàn chỉnh, hiệu suất tuyệt vời, độ cứng cao, hiệu quả cao và độ chính xác cao. Chủ yếu được sử dụng trong các bộ phận tự động, van hệ thống ống nước, khuôn và các ngành công nghiệp khác.

Người mẫu:CK46

Gửi yêu cầu

Mô tả Sản phẩm

Jingfusi® CNC BED LEART MÁY chủ yếu được sử dụng trong các bộ phận tự động, van hệ thống ống nước, khuôn và các ngành công nghiệp khác. Nó cũng phù hợp để xử lý hàng loạt trục, đĩa và các bộ phận khác với kích thước phức tạp, kích thước khác nhau và yêu cầu chính xác cao. Nó có thể tự động hoàn thành việc xử lý chip của các vòng tròn bên trong và bên ngoài, các rãnh, hình nón, bề mặt hình cầu, các chỉ số và chỉ inch khác nhau và các thân quay khác. Các vật đúc đều được làm bằng cát nhựa, đã trải qua điều trị lão hóa và có sự ổn định tốt, sức mạnh cao và khả năng giữ độ chính xác tốt.

Chi tiết sản phẩm

Danh sách tham số

dự án		đơn vị	CK46	CK52	CK76
Chiều dài quay tối đa		mm	350
Đường kính chuyển tối đa trên giường		mm	500
Đường kính quay tối đa trên ván trượt		mm	Ø 160
Giảm độ nghiêng		°	35 °
Du lịch hiệu quả của trục x/z		mm	Đường kính 1000/400
Thông số kỹ thuật vít trục x/z		mm	32
Thông số kỹ thuật đường ray x/z		mm	35
Công suất động cơ trục X/Z.		KW	1.3
Chuyển động nhanh tối đa của trục x/z		m/của tôi	24
Chiều dài công cụ máy máy x chiều rộng x chiều cao		mm	2100x1580x1800
Tổng trọng lượng của toàn bộ máy		Kg	2600
Số dao		sửa chữa	8
Kích thước dao vuông		mm	20x20
Kích thước máy cắt lỗ tròn		mm	Ø20
Tổng năng lượng		KW	13	13	16
Tiêu thụ năng lượng trung bình		KW / H.	2	2	2.5
trục chính	Hình thức mặt cuối trục chính		A2-5	A2-6	A2 -8


	Tốc độ trục chính tối đa	r/phút	6000 (đặt thành 4500)	4200 (đặt thành 3500)	3200 (đặt thành 2500)
	Công suất động cơ trục chính	KW	7.5	7.5	11
	Mô -men xoắn định mức của động cơ trục chính	Nm	47,8nm	47,8nm	72nm
	Đường kính đi qua thanh tối đa	mm	45	51	Ø 75

Độ chính xác máy công cụ

Độ chính xác của máy, tiêu chuẩn yếu tố jingfus
Mục thử nghiệm chính	Sơ đồ sơ đồ	Phương pháp phát hiện	Tiêu chuẩn nhà máy


Nhịp trục trục chính,		Phát hiện rat của hình nón bên ngoài	0.0025


Vị trí lặp lại trục x		Phát hiện định vị lặp đi lặp lại của trục x. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.0025


Vị trí lặp lại trục z		Phát hiện định vị lặp đi lặp lại trên trục Z. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.0025


Nếu khách hàng muốn kiểm tra độ chính xác của ISO hoặc VD1 của trục X/Z/Y, thì nó sẽ được xác định tại thời điểm viết hợp đồng. Khách hàng phải kiểm tra mặt hàng này cùng lúc với sự chấp nhận ban đầu của Jingfusi Factory.
