Máy gia công quay vòng

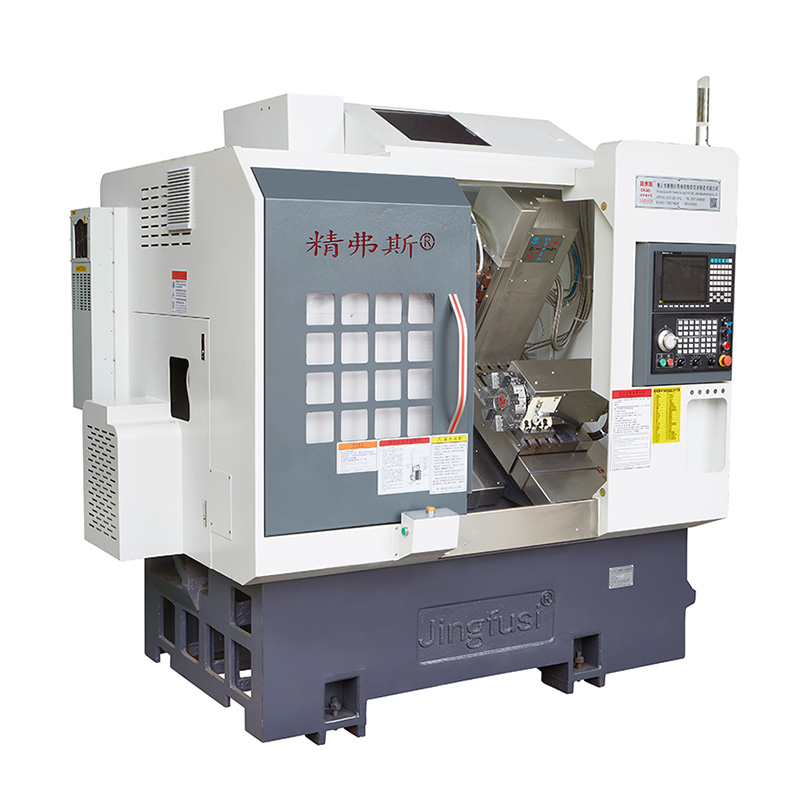

Máy gia công Turn-Mill Jingfusi® đặc biệt phù hợp để sản xuất hàng loạt các bộ phận có hình dạng phức tạp, như các thành phần vi mô, trục vi mô, đầu nối điện tử, kính, đồng hồ và các phụ kiện phần cứng khác nhau.
Người mẫu:CK52-5+5+Y

Gửi yêu cầu

Mô tả Sản phẩm

Máy gia công xây dựng có các đặc điểm của độ chính xác cao và hiệu quả cao. Nó có thể chuyển đổi giữa ống lót hướng dẫn và không có ống lót hướng dẫn, thực hiện xử lý phù hợp theo chiều dài của phôi và có cấu trúc hợp lý. Tất cả ba trục sử dụng hướng dẫn lăn tuyến tính, có khả năng chống mài mòn tốt và độ chính xác cao. , được điều khiển bởi một động cơ servo, cấu trúc hàng công cụ tuyến tính có các đặc điểm của thay đổi công cụ nhanh, hệ thống CNC có các chức năng hoàn chỉnh và dễ kiểm soát. Hướng dẫn xử lý không có tay áo không yêu cầu vật liệu mài, và có thể xử lý các thanh với tốc độ cao và độ chính xác cao, và vật liệu tối thiểu còn lại chỉ là 30 mm. Thiết bị xử lý phụ tùy chọn có thể nhận ra các quy trình khoan và phay.


Sơ đồ du lịch máy

Turn-Mill Machining Machine

Chi tiết sản phẩm

Turn-Mill Machining Machine

Danh sách tham số

mục nội dung đơn vị CK46-5+5+y CK52-5+5+y
Phạm vi xử lý Xoay trên giường mm 500
Độ dài vòng tròn tối đa mm 320

Đường kính thanh tối đa		 mm 45 51 ~ 55
trục chính Tốc độ trục chính tối đa r/phút 6000 (đặt thành 4000) 4500 (đặt thành 3500)
Loại đầu trục chính
A2-5 A2-6
Trục chính đường kính lỗ thông qua mm 56 66
cho ăn X/Z/Y trục đột quỵ tối đa mm 800/470/310
Chuyển động nhanh tối đa của trục x/z/y m/của tôi 24 (Cài đặt 18)/24 (Cài đặt 18)/15 (Cài đặt 8)
Thanh vít trục x/z/y mm 32/32/25
Đường ray trục x/z/y mm 35/35/25
Tháp dao Tám tháp pháo trạm PC 8 trạm, có thể được trang bị giá đỡ công cụ lỗ đôi, tùy chọn với 12 trạm
Đầu điện Hình thức giữ công cụ đầu nguồn
ER25
Tốc độ tối đa của đầu điện r/phút 6000 (đặt thành 4000), thường có thể được sử dụng để xử lý các sản phẩm từ 4000
Khoan đầu lắp đặt và đường kính đầu phay mm Ø 16
Khoảng cách giữa trục đầu nguồn và trục mm 65
Máy điện Động cơ chính/mô -men xoắn KW / nm 7,5 kW/47,75nm, tùy chọn 11kW/70.03nm cho các bộ phận thép có khả năng xử lý từ 80 trở lên
X/z/y Công suất/mô -men xoắn trục trục KW / nm Yaskawa 1.8kW/11,5nm. Thế hệ mới tùy chọn 2,4 kW/xếp hạng 11,5nm
X/Z Power Head Motor/Torque KW / nm 2,4 kW/11,5nm
Tốc độ tối đa của động cơ đầu điện r/phút 5000
khác Thiết bị phanh định vị trục chính
Áp lực thủy lực
Giảm độ nghiêng ° 35 °
Chiều dài tấm bằng dao x mm 700x290
Chiều dài công cụ máy máy x chiều rộng x chiều cao mm 2200x1580x2000
Tổng trọng lượng của toàn bộ máy Kg 3430
Tổng năng lượng KW 13
Tiêu thụ năng lượng trung bình KW / H. 2

Độ chính xác máy công cụ

Độ chính xác của máy, tiêu chuẩn yếu tố jingfus
Mục thử nghiệm chính Sơ đồ sơ đồ Tiêu chuẩn nhà máy
Trục chính nhịp đập Turn-Mill Machining Machine Phát hiện rat của hình nón bên ngoài 0.0035
Vị trí lặp lại trục x Turn-Mill Machining Machine Phát hiện định vị lặp đi lặp lại của trục x. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại. 0.003
Vị trí lặp lại trục z Turn-Mill Machining Machine
 Phát hiện định vị lặp đi lặp lại trên trục Z. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại. 0.003
Vị trí lặp lại trục y Turn-Mill Machining Machine Phát hiện định vị lặp đi lặp lại trên trục y. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại. 0.004
C Trục Lặp lại vị trí Turn-Mill Machining Machine Phát hiện định vị lại điểm cố định trục c, Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại 20 giây
C Trục Vị trí quay Turn-Mill Machining Machine  Phát hiện độ chính xác của vị trí ngẫu nhiên của trục c, lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó kiểm tra các cài đặt lặp lại 72 giây
Nhịp đập của đầu sức mạnh Turn-Mill Machining Machine Hình nón đánh 0.015
Nhịp đập của đầu sức mạnh Turn-Mill Machining Machine
 Kẹp đập 0.01
Nếu khách hàng muốn kiểm tra độ chính xác của ISO hoặc VD1 của trục X/Z/Y, thì nó sẽ được xác định tại thời điểm viết hợp đồng. Khách hàng phải kiểm tra mặt hàng này cùng lúc với sự chấp nhận ban đầu của Jingfusi Factory.
