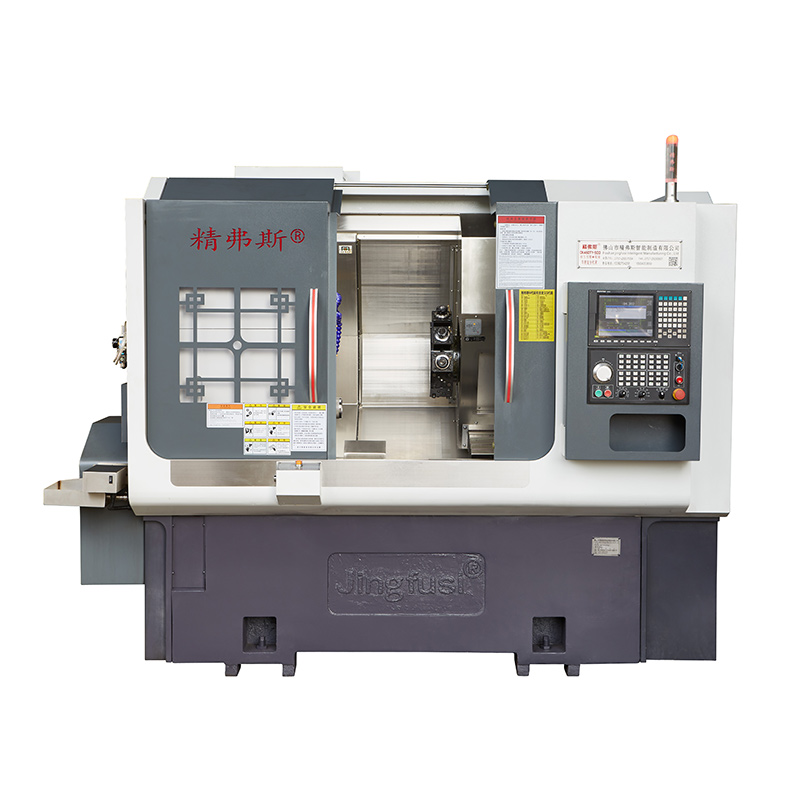

Máy quay CNC đa tác vụ và phay

Giới thiệu máy quay CNC đa tác vụ và phay-giải pháp hoàn hảo để gia công các thành phần phức tạp có độ chính xác và hiệu quả cao. Các trung tâm quay & phay CNC này được xây dựng để xử lý cả các hoạt động quay và phay, làm cho nó trở thành một bổ sung đa năng cho bất kỳ cửa hàng CNC nào.

Người mẫu:CK46DTY

Gửi yêu cầu

Mô tả Sản phẩm

Một trong những tính năng chính của máy tiện CNC đa nhiệm này là khả năng thực hiện nhiều hoạt động trên một phôi duy nhất, giúp giảm đáng kể thời gian thiết lập và tăng năng suất. Hệ thống CNC tiên tiến của nó đảm bảo kết quả nhất quán và chính xác mỗi lần, làm cho nó trở thành một lựa chọn lý tưởng cho sản xuất khối lượng lớn.

Máy quay CNC đa tác vụ và phay có khả năng xử lý một loạt các vật liệu, từ nhựa đến kim loại và mọi thứ ở giữa. Cấu trúc mạnh mẽ của nó đảm bảo độ bền đặc biệt và hiệu suất lâu dài, trong khi thiết kế công thái học của nó giúp dễ dàng vận hành và duy trì.

Máy Turn Multi -Mill CNC này đi kèm với một loạt các tính năng tiêu chuẩn và tùy chọn để đáp ứng nhu cầu gia công cụ thể của bạn. Trục chính mạnh mẽ và các công cụ cắt nâng cao của nó mang lại tốc độ và độ chính xác đặc biệt, trong khi bộ thay đổi công cụ tự động của nó cho phép thay đổi công cụ nhanh chóng và dễ dàng mà không bị gián đoạn trong quá trình gia công.

Cho dù bạn đang gia công các thành phần phức tạp cho hàng không vũ trụ, phòng thủ, ô tô hoặc bất kỳ ngành công nghiệp nào khác, máy Trung tâm Turn Multi Turning CNC là lựa chọn hoàn hảo. Với hiệu suất vượt trội, tính linh hoạt và độ tin cậy của nó, máy này chắc chắn sẽ vượt quá mong đợi của bạn và giúp bạn đưa khả năng gia công của bạn lên cấp độ tiếp theo.

Tóm lại, máy quay CNC đa tác vụ và phay là một bổ sung thay đổi trò chơi cho bất kỳ cửa hàng CNC nào. Nó cung cấp hiệu suất, độ chính xác và hiệu quả chưa từng có, làm cho nó trở thành giải pháp hoàn hảo cho tất cả các nhu cầu gia công của bạn. Đừng bỏ lỡ cơ hội đưa doanh nghiệp của bạn lên một tầm cao mới-đầu tư vào máy CNC đa tác vụ 5 trục ngay hôm nay!

Sơ đồ du lịch máy

Automatic Turret Turning and Milling Machine

Chi tiết sản phẩm

Danh sách tham số

mục	Mô hình máy tiện	đơn vị	CK52DTY	CK76DTY	CK46DTY
Phạm vi xử lý	Đường kính xoay tối đa của trục chính	mm	700
	Độ dài vòng tròn tối đa	mm	520
	Đường kính thanh tối đa	mm	55	72	45
trục chính	Tốc độ trục chính tối đa	r/phút	4200 (Cài đặt 3500)	3200 (Cài đặt 2000)	6000 (bộ 4500)
	Loại đầu trục chính		A2 - 6	A2 -8	A2 - 5
	Trục chính đường kính lỗ thông qua	mm	66	86	56
cho ăn	X/Z/Y trục đột quỵ tối đa	mm	260/500/± 60
	Đầu nguồn 90 ° đi qua trung tâm của trục chính	mm	30
	Chuyển động nhanh tối đa của trục x/z/y	m/của tôi	24 (Cài đặt 16)/ 24 (Cài đặt 16)/ 14 (Cài đặt 8)
	Thanh vít trục x/z/y	mm	40
	Track trục x/z/y	mm	35/45/35
Tháp pháo điện	Mô hình tháp pháo điện (Tháp pháo điện)	BMT	BMT55
	Sức mạnh Collet	LÀ	ER32
	Kích thước bộ giữ công cụ cố định kích thước	mm	25x25
	Người giữ chân có đường kính Shank	mm	Ø32
Máy điện	Động cơ chính/mô -men xoắn	KW / nm	11kW/xếp hạng 72nm	15kW/xếp hạng 98nm	7,5 kW/xếp hạng 47nm
	X/z/y Công suất/mô -men xoắn trục trục	KW / nm	Yaskawa 2.9 kW /18,6nm thế hệ mới .1 kw /15nm
	Động cơ điện/mô -men xoắn của động cơ đầu tháp tháp	KW / nm	Thế hệ mới 3,1 kW/15nm
	Tốc độ tối đa của động cơ công suất tháp pháo	r/phút	6000 (Cài đặt 4000), Speed≤4000 chung
	Động cơ/mô -men xoắn động cơ đầu nguồn	KW / nm	3,1 kW/15nm
	Nguồn điện/mô -men xoắn của công cụ tháp pháo thay đổi động cơ	KW / nm	Thế hệ mới1.0 kW /3,1nm
Đuôi	Đột quỵ đuôi	mm	520
	Đột quỵ thủy lực tối đa của đuôi	mm	100
	Đuôi hình nón đầu hình nón	MK	Mohs 5#
	Khoảng cách tối đa giữa đầu và chuck	mm	690
khác	Thiết bị phanh định vị trục chính		Thủy lực, lập trình tùy chọn
	Giảm độ nghiêng	°	30 ° hoặc 15 °
	Chiều dài công cụ máy máy x chiều rộng x chiều cao	mm	2500x1680x1900
	Tổng trọng lượng của toàn bộ máy	Kg	5000kg
	Tổng năng lượng	KW	20
	Tiêu thụ năng lượng trung bình	KW / H.	3

Độ chính xác máy công cụ

Độ chính xác của máy, tiêu chuẩn yếu tố jingfus
Mục thử nghiệm chính	Sơ đồ sơ đồ	Phương pháp phát hiện	Tiêu chuẩn nhà máy


Trục chính nhịp đập		Phát hiện rat của hình nón bên ngoài	0.0035


Vị trí lặp lại trục x		Phát hiện định vị lặp đi lặp lại của trục x. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.003


Vị trí lặp lại trục z		Phát hiện định vị lặp đi lặp lại trên trục Z. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.003


Vị trí lặp lại trục y		Phát hiện định vị lặp đi lặp lại trên trục y. Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại.	0.004


C Trục Lặp lại vị trí		Phát hiện định vị lại điểm cố định trục c, Lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó phát hiện định vị lặp đi lặp lại	20 giây


C Trục Vị trí quay		Phát hiện độ chính xác của vị trí ngẫu nhiên của trục c, lưu ý: Đầu tiên dự đoán khoảng 50 lần để bù lỗi của động cơ lạnh và động cơ nóng, sau đó kiểm tra các cài đặt lặp lại	72 giây


Nhịp đập của đầu sức mạnh		Hình nón đánh	0.015

Nhịp đập của đầu sức mạnh		Kẹp đập	0.01

Nếu khách hàng muốn kiểm tra độ chính xác của ISO hoặc VD1 của trục X/Z/Y, thì nó sẽ được xác định tại thời điểm viết hợp đồng. Khách hàng phải kiểm tra mặt hàng này cùng lúc với sự chấp nhận ban đầu của Jingfusi Factory.
